Arch lze využít pro více účelů. Slouží k výběru položek dle libovolného kritéria. K takto vybraným položkám lze otevřít jejich rozpisky, případně provést aktualizaci údajů o položkách nebo doplňkových

údajů. Lze provést volbu způsobu pořízení položky, zatřídění položky dle konstrukční podobnosti, zobrazení některého z dokumentů k vybrané položce nebo zobrazení výkresu k položce. Arch dále

obsahuje záložky, pomocí nichž se lze rychle dostat k dalším informacím o dané položce.



Arch zobrazuje vrácených údajů o položce odpovídající zadanému výběrovému kritériu po načtení.



Údaje

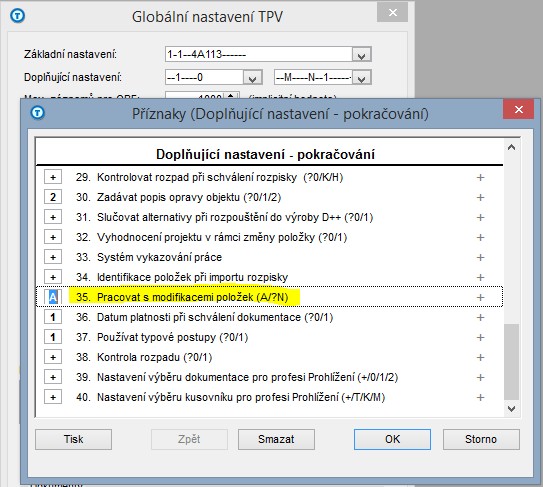

▪Režim výběru - volby Poslední modifikace, Všechny modifikace, Aktuální modifikace, které umožňují vybírat pro zadané kritérium v historii modifikací nebo pouze modifikace reprezentující

    poslední stav, původně se tento režim nastavoval automaticky a pokud uživatel zadal například změnu, nebo číslo modifikace, nastavil se automaticky režim Všechny modifikace. Pokud je nyní

    požadován výběr dle čísla změny, modifikace nebo stavu modifikace, je potřeba nastavit režim výběru na Všechny modifikace.



Volba Aktuální modifikace - v případě jejího nastavení se vypisují modifikace rozpisek a postupů odpovídající aktuálnímu datu. Nezobrazují se modifikace s datem budoucím a modifikace ve stavu

X – Storno.



Skupina Základní parametry



▪Postavení - postavení položky ve struktuře (výběr z rozbalovacího okna)

▪Závod - příslušnost položky do závodu (výběr z rozbalovacího okna) - pokud je nastavena práce s více závody, právo pro nastavení závodu,

    viz. Profese a práva (SSAP) > Funkce  > Práva pro > Položky

▪SDP - skupina doplňujících parametrů (další textová pole popisující položka)

▪Účetní atribut - typ položky z hlediska účetnictví (slouží pro potřeby podnikového IS)

▪Klasifikace - klasifikační kód položky (vazba na tvarovou mapu a konstrukční parametry)

▪Název - název položky (50 znaků)

▪Příloha - při výběru položek, postupů a operací je možno ve výběrovém okně možnost zadat vyhledávání dle existence přílohy, je-li vyplněn v poli Příloha znak A (Ano), vyhledávají se pouze ty

    záznamy, ke kterým byla přiřazena příloha (v záložce Detail je zobrazena sponka).

▪Výkres - číslo položky (pro nakupované) nebo číslo výkresu (pro vyráběné položky)

▪Atribut výkresu - příznak existence výkresu

▪Atribut1 - atribut1 položky

▪Atribut2 - atribut2 položky

▪Atribut3 - atribut3 položky

▪Rozměr1 - rozměr1 položky (většinou délka)

▪Rozměr2 - rozměr2 položky (většinou šířka)

▪Rozměr3 - rozměr3 položky (většinou výška)



Skupina MJ sklad, prodej, nákup



▪MJ sklad - skladová měrná jednotka

▪MJ prodej - prodejní měrná jednotka

▪MJ nákup - nákupní měrná jednotka

▪Přepočet MJP/MJS - koeficient přepočtu MJP/MJS

▪Přepočet MJN/MJS - Koeficient přepočtu MJN/MJS



Skupina Zakázat



▪Použití - pokud je nastaveno, nelze označenou položku použít ve strukturách vyšších položek, položka je označena červenou barvou

▪Smazání - pokud je nastaveno, nelze označenou položku smazat (objeví se dialog Smazání položky je blokováno ! Položku nelze smazat ! )



Ostatní



▪Poznámka - poznámka k položce (200 znaků)

▪Změna - možnost výběru položky nebo všech položek, které jsou přiřazeny k určité změně (změnovému protokolu), po zadání čísla změnového protokolu systém vypíše všechny záznamy

    splňující danou podmínku, u jednotlivých položek lze dvojklikem nebo pomocí ikony rozpiska přejít do aktuální rozpisky

▪Rozpiska - zobrazení stavu rozpisky pro poslední modifikaci (P-prázdná, H-hotová, K-konstrukčně hotová, O-oprava, Z-změna)

▪Index - index výkresu položky pro poslední modifikaci

▪Min.VD - minimální výrobní dávka (na základě nastavení systému ovlivňuje kalkulace a je informací pro modul Výroba )

▪KNO - koeficient nedělitelnosti odpadu (ovlivňuje Výpočet spotřebního množství materiálu - je > 1 a přičítá se ke spotřebnímu množství)

▪KZ - koeficient zmetkovitosti. Touto hodnotou se násobí vypočtené množství položky u sumarizovaných rozpadů a materiálové a výkonové normy. Pokud je měrná jednotka položky s

    koeficientem zmetkovitosti > 1 kus (KS), provádí se zaokrouhlování na celé číslo. Koeficient zmetkovitosti má vliv na zobrazení množství v sestavách: Souhrnný kusovník, Materiálová norma,

    Výkonová norma, Předkalkulace. Pro výše uvedené chování systému musí být nastaven v globálním nastavení příznak 10 na hodnotu 1 ( Systém (SSNS) ).

▪Hmot. - čistá hmotnost položky

▪Cena - evidenční cena položky (je základní cenou pro výpočet Předkalkulací, Zakázkových a Výrobních výpočtů materiálových nákladů)

▪Zásoba - disponibilní skladová zásoba (aktualizuje se buď z podnikového IS nebo z funkce Sklad)

▪Náhradní díl - příznak položky, které je náhradním dílem

▪VZP - variabilní způsob pořízení

▪Platnost - určuje platnost položky v rámci IS (V CELÉM IS, NABÍDKY TPV, OBJEDNÁVKA, ARCHIV)

▪Klíč - klíč položky (inikátní databázové číslo)

▪Třída - třída položky (40 znaků)

▪ÚD - příznak úrovně doporučení položky (D-doporučeno, N-nedporučeno)

▪ZP - příznak způsobu rezervace (A-ano, N-ne)

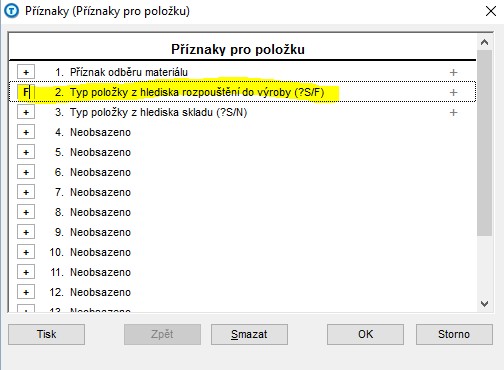

▪Příznaky - příznaky pro položku (ovlivňují chování položky v modulu Výroba a lze v nich evidovat doplňující znaky položky formou nápověd)

▪max_vyrob_davka – maximální výrobní dávka, musí být >= min_vyrob_davka, zobrazuje se pouze při nastavení s D++, údaj pro modul Řízení výroby

▪krok_vyrob_davka – krok výrobní dávky, zobrazuje se pouze při nastavení s D++, údaj pro modul Řízení výroby

▪Vytvořil - při založení položky se trvale zapíše jméno uživatele, který položku zavedl do pole Vytvořil a toto pole se dále nepřepisuje.

▪Dne - datum založení položky

▪Opravil - při aktualizaci položky se přepisuje pole Opravil.

▪Dne - datum poslední aktualizace položky



Záložky

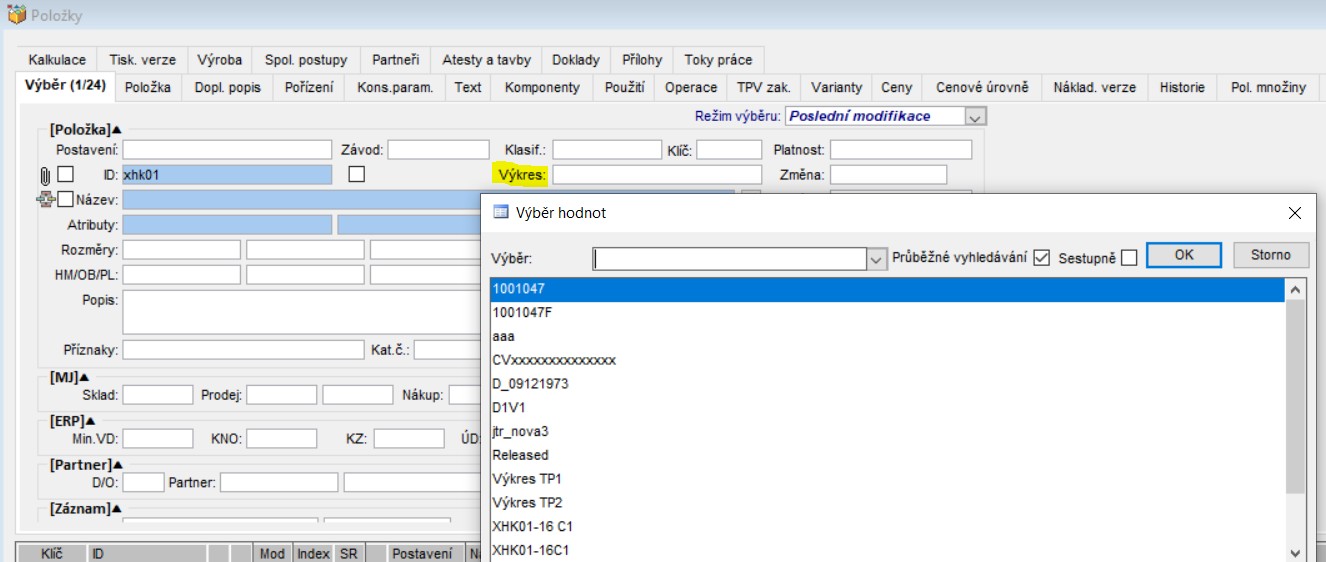

▪Výběr (1/24) - slouží pro zadání výběrového kritéria QBE vyplněním libovolného počtu polí s možností použití zástupných znaků

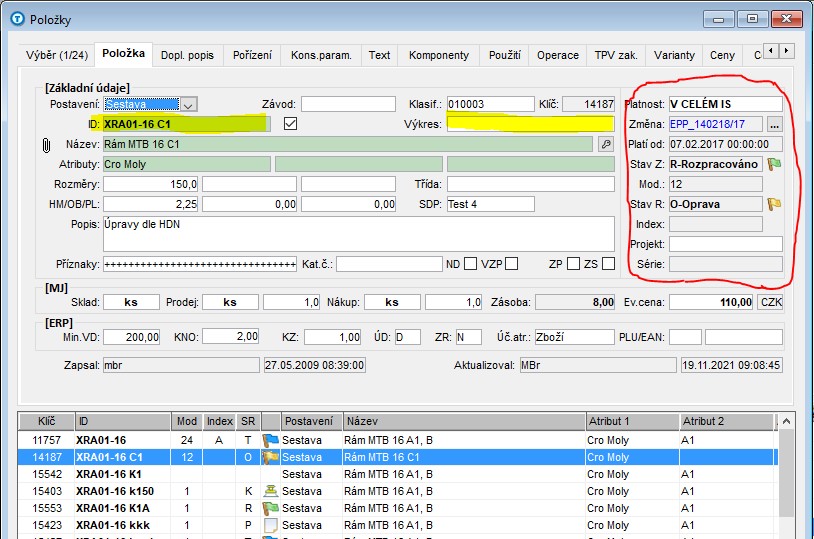

▪Položka - zobrazí údaje o položce označené v seznamu načtených položek (spodní okno)

▪Dopl.popis - slouží k zadání doplňujícího popisu položky (pro skupinu dopl.popisu lze nastavit libovolný počet polí)

▪Pořízení - zobrazení a aktualizace pořízení vybrané položky (default se vyplní dle postavení)

▪Kons.param. - zobrazení a aktualizace Konstrukčních parametrů položky (návaznost na tvarovou klasifikaci)

▪Text - libovolně dlouhý přídavný text položky

▪Komponenty - zobrazení komponent poslední modifikace rozpisky vybrané položky

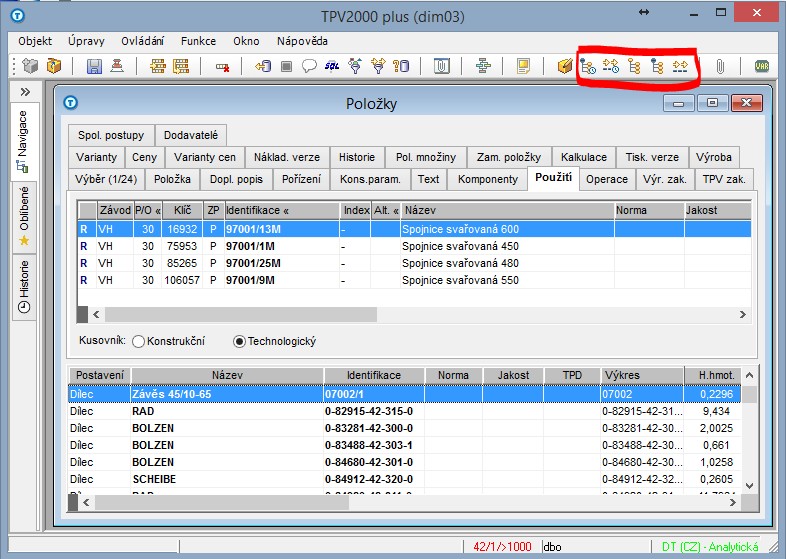

▪Použití - zobrazení použití vybrané položky v posledních modifikacích vyšších rozpisek

▪Operace - zobrazení operací pro poslední modifikaci rozpisky

▪TPV zak. - zobrazení použití položky v TPV zakázkách (Zadání, Rozpadu)

▪Varianty - zobrazení názvů jednotlivých variantních konfigurací pro vybranou položku

▪Ceny - zobrazení a aktualizace dalších cen k položce (1-6 cena, kalkulovaná cena)

▪Varianty cen - aktualizace množstevních slev (varianty cen pro jednotlivá odebíraná množství, ovlivňuje výpočet materiálové normy)

▪Nákladové verze - číselník nákladových verzí a aktualizace údajů nákladové verze položky (sazby, náklady, ...)

▪Historie - zobrazení historie změn položkových údajů

▪Pol.množiny - aktualizace číselníků položkových množin a přiřazení položkové množiny k položce

▪Zaměnitelné položky - aktualizace zaměnitelných položek k vybrané položce

▪Kalkulace - zobrazení kalkulačních údajů položky (při hromadné kalkulaci)

▪Tiskové verze - zobrazení a aktualizace tiskových verzí položky (možnost zadání názvu položky v cizích jazycích)

▪Výroba - zobrazení setavy Náhled do výroby

▪Spol.postupy - umožňuje přiřadit na úrovni položky sestavě nebo dílu odkaz na postup jiné položky

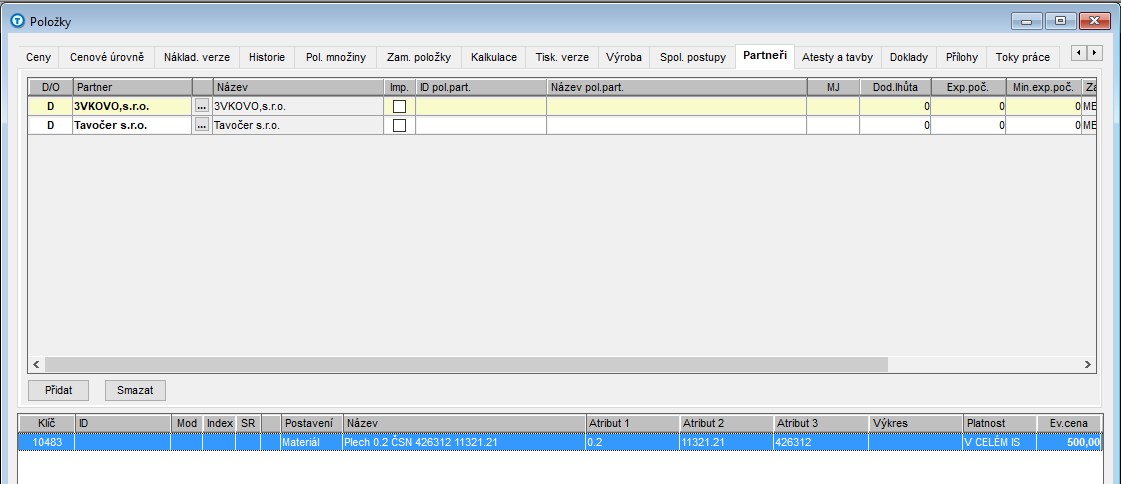

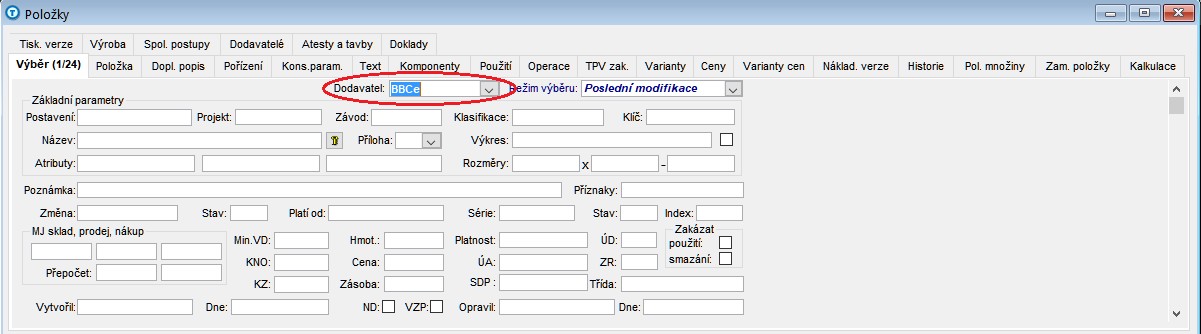

▪Dodavatelé - ke každé položce může být evidován jeden nebo několik dodavatelů, jeden dodavatel musí být zaškrtnut jako implicitní

▪Atesty a tavby - kompatibilita s IS Dimenze ++, ke každému atestu je možno přiřadit přílohy

▪Doklady - zobrazuje použití položky v dokladech TPV (Objednávka, Příjemka, Výdejka, Nabídka, Poptávka, Reklamace a Servis)

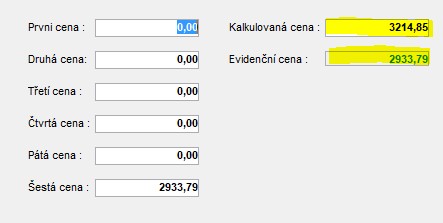

Zadávání evidenční ceny položky



Právo

Pro zadávání evidenční ceny lze nastavit speciální přístupové právo k položkám, označené jako „C“. Uživatel s tímto právem může aktualizovat evidenční cenu položky přímo z klienta TPV2000Plus.



Zadávání nabídkových položek

Atribut „Platnost“, který nebývá hodnot „V celém IS“ nebo „Nabídky TPV“. Nabídkové položky jsou ve výběrových funkcích a v rozpisce označeny modrou barvou. Rozpisku, obsahujícící nabídkové

položky, nelze schválit.



Právo

Pro zadávání nabídkových položek lze nastavit speciální přístupové právo k položkám, označené jako „N“. Uživatel, který má toto právo, může u položek s platností „Nabídky TPV“ zadávat i

evidenční cenu (nemusí mít právo „C“ a nemusí mít ani právo pro insert, update, delete položek). Pokud chcete převést položku s platností „Nabídka TPV“ na „V celém IS“, musíte však mít právo na

aktualizaci položek daného postavení. Pokud máte pouze právo „N“, nelze tuto akci provést.Nabídkové položky lze souhrnně vypsat k zakázce pomocí funkce Nabídky TPV (TPNB). Pomocí Drag&Drop

lze přenést označenou položku do funkce pro výběr a aktualizaci položek a provést její úpravu případně převedení platnosti na „V celém IS“.



Přenosy údajů myší (drag&drop)



>>Položka >> Rozpiska

▪Táhnout z dat. okna Položka do archu Rozpiska. Pokud je rozpiska prázdná - vyplní se seznamem komponent, který náleží k prvnímu označenému záznamu v datovém okně Položka. Pokud

    rozpiska není prázdná, vymění se její komponent, na který uvolníte levé tlačítko myši za položku odpovídající prvnímu označenému záznamu v datovém okně Položky.

>> Rozpiska, Dokument >> Položka

▪Táhnout označenou položku z archu Rozpiska nebo z některé sestavy vytvořené volbou Dokument do datového okna Položka

    Načtou a zobrazí s údaje o příslušné položce



Rozšíření parametrů položky

Pole pro atributy položky 1 - 3 byly rozšířeny na 30 znaků (původně 15). Pozor !  Použití polí v plné délce znamená většinou úpravu stávajících tiskových sestav.

U položky jsou evidovány identifikační údaje uživatele, který založil a naposled opravil položku.  Zároveň lze používat pro evidenci a vyhledávání v položkách následující rozšířené parametry

položky:





Poznámka

Rozšíření parametrů položky platí pro implementace bez IS Dimenze++ !!!



Smazání položky

V tomto okně lze přímo smazat pouze položku, která má konstrukční nebo technologickou modifikaci, ale nemá nižší komponenty nebo operace a není nikde použita.



Třídění výpisu vybraných položek

V seznamu vybraných položek je nastaveno třídění podle čísla výkresu  a modifikace položky, případně dle čísla výkresu, alternativy a modifikace postupu, případně dle pozice a operace ve

výběru vazeb a operací.



Variabilní způsob pořízení

U položek lze nastavit zaškrtnutím pole VZP variabilní způsob pořízení. Variabilní způsob pořízení má vliv na rozpady položek z hlediska kalkulací a rozpouštění do výroby IS Dimenze++.

V dialogu pro kalkulace nebo rozpouštění do výroby lze zadat způsob pořízení, který se aplikuje na položky označené jako variabilní. Tak lze například nastavit, že tyto položky budou považovány

pro určitý rozpad za materiál, přestože jsou implicitně definovány  z hlediska ZP jako Výrobek. V tom případě se položky dále nerozpadají a zahrnou se do materiálu.

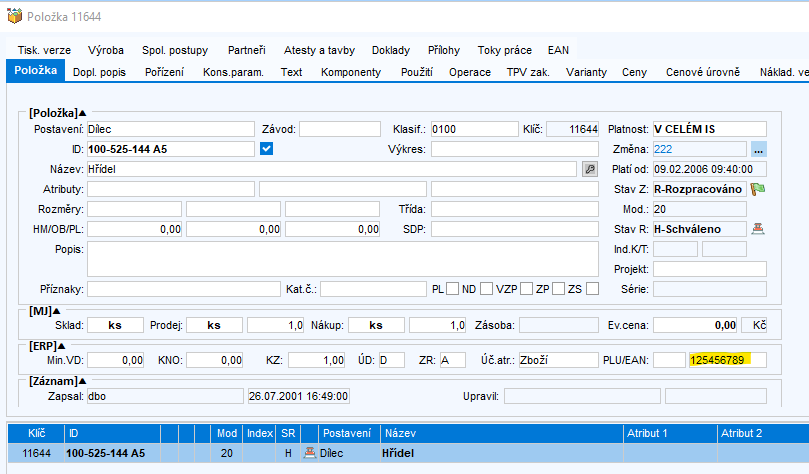

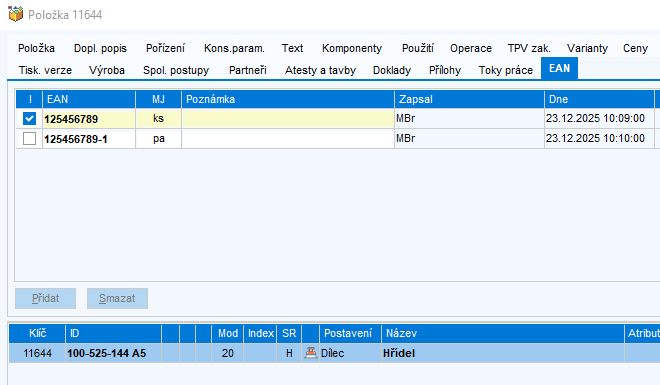

Atribut čárového kódu

Do formuláře položky byl doplněn jako skrytý atribut čárového kódu položky. Jedná se o pole ean_pol z tabulky ean_pol. Tento atribut lze volitelně zobrazit pro výběr a aktualizaci položky.

V případě spolupráce IS Dimenze++ nelze tento atribut v TPV2000Plus aktualizovat.



Aktualizace atributu Platnost položky

Při spolupráci s IS Dimenze++ se po zadání atributu Platnost položky na Nabídky TPV nastaví nebo nenastaví atribut Zákaz použití dle konfigurace IS Dimenze++.



Pořízení

Pořízením položky je označen atribut položky, který říká, jak se má položka chovat v rozpadech a kalkulacích. Implicitní způsob pořízení je definován na úrovni postavení položky

( Postavení položek (KAPO) ), kde je možno vybrat z následujících pořízení:



▪C - Cizí materiál

▪K - Kumulace

▪M - Materiál

▪N - Nákup

▪P - Polotovar

▪R - Kooperace

▪V - Výrobek



Každá položka má nastaveno implicitní pořízení na úrovni položky (záložka Pořízení) - viz. Záložky > Pořízení, které se převezme z defaultního pořízení nastaveného u Postavení. Tento způsob

pořízení lze na úrovni položky změnit. Pokud se tato položka použije ve struktuře, převezme se způsob pořízení položky do pořízení na úrovni kusovníkové vazby. Zde je možno v aktualizačním

režimu rozpisky provést jeho změnu. Na úrovní globálního nastavení systému lze nastavit, který ze způsobů pořízení má přednost při rozpadech a kalkulacích, viz. Systém (SSNS). Většinou se

provádí nastavení 1 - všechny způsoba pořízení ve vazbách mají přednost.



Tip:

Tímto nastavním lze ovlivňovat i případy, kdy má být v jedné struktuře stejná položka jako nakupovaná (pořízení = N) a v jiné jako vyráběná (pořízení = V).



Záložka slouží k definování defaultního způsobu pořízení položky (nastavení pořízení ovlivňuje chování položky při rozpadech a předkalkulacích). Základní druhy pořízení jsou následující:





R–Kooperace



Aktualizace způsobu pořízení

záložka Pořízení > R – Kooperace



Popis funkčnosti

Tato funkčnost slouží pro evidenci nakupovaných položek, které mohou mít technologický postup a obsahovat též materiály nebo vyráběné položky dodávané dodavateli těchto nakupovaných

položek k dalšímu zpracování. Pro takovéto položky byl zaveden nový způsob pořízení > R (Kooperace).



Jednotlivé případy



▪Postavení - Nákup s postupem ( zaškrtnuto Rozpiska, Založit rozpisku, Postup, Založit postup, způsob pořízení nastavit na Kooperace )

▪Pořízení - R (Kooperace)



Od dodavatele se nakoupí položka, která je v balení rozložená, provede se montáž, doplní se další nakupované součásti (spojovací materiál, tmely, barvy, …), případně se položka doplní o vlastní

vyráběnou součást.



▪Postavení - Materiál zákazníka ( volby Rozpiska  ani Postup ani další nejsou zaškrtnuty, způsob pořízení nastaven Cizí materiál )

▪Pořízení - C (Cizí materiál)



Materiály, použité v rozpisce položky, které dodává zákazník, musí být označeny způsobem pořízení C - cizí materiál. Navrhujeme obecně pro takovéto materiály použít speciální postavení položky

Materiál zákazníka .



▪Postavení - Nákup s kooperací ( zaškrtnuto Rozpiska, Založit rozpisku, Nezaškrtnuto Postup, Založit postup, způsob pořízení nastaven na Kooperace )

▪Pořízení - C (Cizí materiál)



Stejný případ jako předchozí, ale položka dodaná od zákazníka nebude mít technologický postup.

Materiály, použité v rozpisce položky, které dodává zákazník, musí být označeny způsobem pořízení C - cizí materiál. - viz. předešlý případ. Materiály, které dodáváme budou mít způsob pořízení

Nákup.



Záměna způsobu pořízení pro položku

záložka Pořízení > tlačítko Zaměnit



Práva

Systém (SSNS) > Globální nastavení TPV > Doplňující nastavení > 6.Vyhodnocování způsobu pořízení položek (?/0/1)



▪Způsob pořízení K – kumulace lze definovat pouze u položky - tato volba znamená, že pokud je na úrovni položky nastaven způsob pořízení K-kumulace, ignoruje se způsob pořízení

    u vazeb, do kterých tato položka vstupuje a do všech souhrnných rozpadů a výpočtů se bere způsob pořízení z položky

▪Všechny způsoby pořízení ve vazbách mají přednost - při nastavení této volby se do všech souhrnných rozpadů a výpočtů se bere způsob pořízení nastavený pro danou položku u

    vazeb v rozpisce.



Údaje

▪Nastavit způsob pořízení na - zobrazí označený způsob pořízení u zvolené položky

▪Záměnu omezit pto způsob pořízení - pokud je zaškrtnuto, bude nově zvolený způsob pořízení nastaven u těch vazeb, kde je ve stávajících rozpiskách nastaven způsob pořízení, který

    si zvolíme ve spodním okně. Pokud se nezaškrtne, záměna se provede všude.



Ovládání

▪OK - provede záměnu způsobu pořízení ve vazbách

▪Storno - ukončí okno bez uložení změn



Rozpad položek se způsobem pořízení K – Kumulace

Pokud se uvede do zadání rozpadu (kalkulace)  nebo do zakázky položka s pořízením K – kumulace a je provedeno nastavení systému Nerozpadat kumulace ( Systém (SSNS) ),  položka se kalkuluje,

jako by byla vyráběná, tj. rozpadá se. Pokud ovšem obsahuje ve své struktuře sestavy nebo dílce se způsobem pořízení K, rozpad se na těchto položkách zastaví a započítává se jejich cena do

nákladů na kumulace.



Způsob zajištění

Jedná se o vnitřní (skrytý) atribut systému, který ovlivňuje chování položky v rozpadech a kalkulacích.

Způsob zajištění položky určuje, jakým způsobem je položka pro výrobu zajišťována. Může být zajištěna následujícími způsoby:



▪N - nákupem

▪K - kumulací

▪V - výrobou

▪R - kooperací



Způsob zajištění je vyhodnocován v rozpadech a kalkulacích obdobně jako Pořízení položky a dle tohoto vyhodnocení jsou tvořeny přehledy a tiskové sestavy (Materiálová norma, seznam Výrobků,

seznam Polotovarů, ...).



Nová položka

Arch Výběr a aktualizace položky slouží pro zadávání nových položek. Seznam položek obsahuje údaje jak o nakupovaných, tak vyráběných položkách. V TPV2000Plus je každá položka identifikována

Postavením položky ( Postavení položek (KAPO) ), které charakterizuje způsob chování položky ve struktuře výrobku. Vyráběné položky tvoří vyráběné díly, sestavy, podsestavy a finální výrobky.

Ke každé položce lze zadat libovolně dlouhý popis, doplňující údaje, konstrukční parametry.



Zadání údajů o nové položce lze provést dvojím způsobem:



Založení nové položky

Pomocí volby Vložit (SHIFT+INSERT) se vyvolá prázdný formulář, do kterého je nutno vyplnit údaje o nové položce, nová položka se uloží nebo se vyhledá podobná položka pomocí výběrového okna

pro výběr položky, označí se již existující položku v seznamu položek



Založení nové položky - kopie

Pomocí volby Kopie se vytvoří pracovní kopie vybrané položky, zapíše se nové číslo výkresu položky, popř. se změní další údaje, aby odpovídaly nové položce, a nová položka se uloží.

Pokud se zvolí Kopie ,pro novou položku se kopírují i doplňující údaje. Po zapsání kopie se objeví dialog, ve kterém je možné zvolit kopii rozpisky, postupu, popř. i doprovodných dokumentů pod novou

položku, která se kopií zadává. Doplňující údaje se zadají kliknutím na záložku Dopl.údaje, Konstrukční parametry se zadají kliknutím na záložku Konstrukční parametry.



Dialog Kopie dokumentů ze vzoru



Údaje (Vytvořit ze vzoru)



▪Kopii dokumentů vzorové položky - provede kopii dokumentů připojených ke vzorové položce do nové položky

▪Rozpisku - provede kopii rozpisky vzorové položky do nové položky

▪Včetně dokumentů - provede kopii dokumentů připojených ke vzorové rozpisce do nové rozpisky

▪Postup -  provede kopii postupu vzorové položky do nové položky

▪Včetně dokumentů - provede kopii dokumentů připojených ke vzorovému postupu do nového postupu

▪Založit jako implicitní alternativu - pokud je zaškrtnuto (lze editovat jen tehdy, pokud je zaškrtnut check box Postup), založí se kopie postupu s implicitní alternativou, ta je nastavena v globálním

    nastavení systému Systém (SSNS),  pokud check box není zaškrtnut, založí se kopie položky se stejnou alternativou, jakou má výchozí položka nastavenu jako standardní, stav check boxu se pamatuje

    v souboru BBTPV.INI ( v sekci > Aktualni nastaveni > Kopie_ze_vzoru_stdalt = A/N ).

▪Založit pod změnou - výběr změnového protokolu pro novou položku z rozbalovacího okna nebo založení nového změnového protokolu (tlačítko ...)



Dotaz na duplicitní parametry při založení položky

>> Rozpiska > Položka

Při zadání položky (většinou materiál), která nemá vyplněno ID položky (Výkres) s duplicitními atributy a názvem se objeví dotaz:

Zadaný název položky s atributy názvu již existuje! Trváte na duplicitním založení?

Tento dotaz lze potlačit nastavením 17 příznaku Povolit duplicitní atributy položky v doplňujícím nastavení globálního nastavení systému  ( Systém (SSNS) ) na hodnotu 1.



Karta položky - aktualizace skladového množství

Aktualizace skladového množství přímo na kartě položky není možná, pokud k položce existuje skladová evidence a skladové pohyby,

viz. Evidence (SNEV)



Výběr položky



Arch Výběr a aktualizace položky má víceúčelové použití. Slouží k výběru položek dle libovolného kritéria. K takto vybraným položkám lze otevřít jejich rozpisky, případně provést aktualizaci

údajů o položkách nebo doplňkových údajů. Můžete provést volbu způsobu pořízení položky, zatřídění položky dle konstrukční podobnosti, zobrazit některý z dokumentů k vybrané položce nebo

zobrazit výkres k položce. Arch dále obsahuje záložky, pomocí nichž lze rychle zobrazit další informace o dané položce.



Datová okna



Arch obsahuje dvě datová okna:

▪Horní okno -  zobrazuje detailní údaje o položce a výše uvedené záložky

▪Spodní okno - zobrazuje seznam ve spodním je seznam vybraných položek



Horní datové okno má dva režimy - Výběr a Aktualizace. Po otevření archu je v režimu Výběr, tj. zadává se do něho výběrové kritérium odpovídající metodě QBE. Pokud je nutno aktivovat výběr,

použije se volba Načíst (CTRL+I) nebo příslušnou ikonu. Ve spodním datovém okně se objeví seznam položek odpovídající zadanému kritériu výběru.

Pokud se klikem označí některý z řádků ve spodním datovém okně, přepne se horní datové okno do režimu Aktualizace, tj. zobrazí se veškeré údaje o položce.



▪Opětovné přepnutí do režimu Výběr se provede  volbou Načíst

▪Formulář se vyprázdní volbou Vyprázdnit (CTRL+SHIFT+Y).

▪Načítání se přeruší volbou Zastavit načítání .

▪Celkový počet všech záznamů odpovídající danému výběrovému kritériu zjistíme volbou Počet záznamů .



Jestliže jsou v seznamu zobrazeny vyráběné položky, které mají rozpisku, je v posledních sloupcích uveden stav rozpracovanosti této rozpisky a číslo modifikace (index změny). Ke každé vyráběné

položce, která má rozpisku, je zobrazen stav rozpisky odpovídající poslední změně, tj. nejvyššímu číslu modifikace. Avšak jestliže je nutno vyhledávat položky podle stavu rozpracovanosti

(ve výběrovém kritériu vyplníte do pole Rozpiska:např. "Změna"), objeví se v seznamu vybraných položek všechny modifikace všech položek odpovídajících výběrovému kritériu. Jedna položka

tak může být v seznamu uvedená vícekrát, protože stavu "Z" odpovídá více jejích modifikací.

Jestliže je potřeba zobrazit rozpisku nebo postup k aktuální položce, použije se volba:



Rozpiska (CTRL+R),

Postup (CTRL+ALT+E) nebo příslušná ikona.



Pokud je potřeba zobrazit některý z kusovníkových rozpadů k aktuální položce, použije se některá z voleb menu Dokument.

Pokud je potřeba konstrukčně zatřídit položku, je nutno vyvolat Zatřídit. Po zatřídění bude identifikátor konstrukční podobnosti načten do pole Klasifikace v datovém okně Položka. Jestliže uvedený

postup aplikujete v režimu Výběr, můžete podle konstrukční podobnosti vyhledávat.

Představitele, který reprezentuje tvarové číslo v poli Klasifikace v datovém okně Výběr nebo Aktualizace lze znázornit pomocí Zobrazit představitele.

Pokud je potřeba zobrazit změnovou historii, musí se vyvolat funkce Konstrukční modifikace (TPKM)

Pro přiřazení výkresu nebo dokumentů k rozpisce se použije volba Přílohy.

Pro zobrazení výkresu nebo dokumentu se použije volba Zobrazit přílohy.



Doplňující popis

Prohlížení a aktualizace polí doplňujícího popisu dle zadaných skupin. Slouží pro aktualizaci struktury doplňujících popisů k položce. Doplňující popis je pro každou položku zobrazen v záložce

Doplňující popis s možností aktualizace hodnot zobrazených polí. Struktura doplňujícího popisu se zadává pomocí katalogu Doplňující popis (KADP)



Konstrukční parametry

Tato záložka slouží k zobrazení obrázkového tvarového představitele a k zobrazení a aktualizaci Konstrukčních parametrů alfanumerického charakteru. Na úrovni tvarové klasifikace lze nastavit

uživatelské pojmenování jednotlivých parametrů, viz. Zadat parametry. Datové okno se skládá z následujících částí:



▪obrázek tvarového představitele

▪Základní parametry (Rozměr A, Rozměr B, Rozměr C, Par A, Par B, Par C)

▪Doplňující parametry (R1, R2, R3, R4, R5, ParR1, ParR2, ParR3, ParR4, ParR5)

▪Klasifikace - klasifikační kód dané položky

▪Poznámka - konstrukční poznámka



Text

Libovolně dlouhý přídavný text k položce (netiskne se), tiskne se pouze text vyplněný do pole Popis (= tištěný popis). Do tohoto pole lze provést kopii označeného bloku textu např. z NOTEPAD,

MS Word, ... V textu nelze používat zvýrazňující funkce, jako je např. tučné a podtržené písmo.



Komponenty

Záložka zobrazuje komponenty, ze kterých se vybraná součást skládá (pro poslední platnou modifikaci), včetně příslušných množství. Tento seznam je pouze k náhledu (nelze jej aktualizovat).

Je možno provést náhled a seznam komponent vytisknout.



Údaje



▪Pozice - postavení položky ve struktuře (výběr z rozbalovacího okna)

▪Závod - příslušnost položky do závodu (výběr z rozbalovacího okna) - pokud je nastavena práce s více závody

▪Klíč - skupina doplňujících parametrů (další textová pole popisující položka)

▪Výkres - číslo položky (pro nakupované) nebo číslo výkresu (pro vyráběné položky)

▪Název - název položky (50 znaků)

▪Atribut1 - atribut1 položky

▪Atribut2 - atribut2 položky

▪Atribut3 - atribut3 položky

▪Množství - množství nižší položky v rozpisce

▪MJ - měrná jednotka nižší položky

▪KS - počet kusů z výchozího materiálu

▪Délka - délka přířezu

▪Šířka - šířka přířezu

▪Prořez - nastavená hodnota prořezu

▪Příd.up.- přídavek na upnutí

▪Ks.polot. - počet kusů z polotovaru

▪Definice varianty - definice varianty na pozici (zkrac.nazvy variant)

▪Index - index výkresu

▪Třída - třída položky



Použití

Přehled posledních modifikací vyšších položek (Konstrukční modifikace (TPKM)), do kterých daná součást vstupuje včetně příslušných množství. V sestavě jsou zobrazeny následující údaje:



Údaje



▪Příznak použití (R-Rozpiska >> pro komponenty rozpisky, P-Postup  >> pro pomůcky použité v postupech)

▪Závod - kód závodu komponenty

▪P/O - pozice ve vyšší rozpisce pro komponentu nebo číslo operace pro pomůcku

▪Klíč - klíč komponenty

▪ZP - způsob pořízení komponenty

▪Výkres - číslo výkresu vyšší položky

▪Index - index komponenty

▪Alt. - alternativa postupu vyšší položky, která je označena jako standardní

▪Název - název vyšší položky

▪Atribut1 - atribut názvu 1

▪Atribut2 - atribut názvu 2

▪Atribut3 - atribut názvu 3

▪Třída - třída položky

▪Množství - množství komponenty ve vyšší rozpisce nebo pomůcky v postupu

▪MJ - měrná jednotka komponenty ve vyšší rozpisce

▪Ks - počet kusů do sestavy pro komponentu

▪Délka - délka přířezu

▪Šířka - šířka přířezu

▪Prořez - prořez

▪Příd.up. - přídavek na upnutí

▪Ks.polot - počet kusů z polotovaru (výchozího materiálu)

▪Definice varianty - řetězec definice varianty pro komponentu na pozici ve vyšší rozpisce



Operace

Záložka zobrazuje u vybrané položky seznam všech operací pro poslední platnou modifikaci postupu. Tento seznam slouží pouze k náhledu (nelze jej aktualizovat). Pokud je potřeba, lze seznam

vytisknout.



Údaje

▪Oper. - číslo operace

▪Pracoviště - číslo pracoviště

▪Název - Název pracoviště

▪Středisko - Číslo střediska

▪Popis operace - popis operace

▪TBC - přípravný čas TBC

▪TAC - jednotkový čas TAC

▪Třída - tarifní třída

▪NC program - číslo NC programu



TPV zakázky

Záložka zobrazuje přehled všech TPV zakázek (nabídek), do kterých vybraná položka (součást) vstupuje. Záložka zobrazuje zakázky pro položky, které jsou nejenom součástí zadání zakázky

(na 1.úrovni kusovníku zakázky), ale i položky ze všech úrovní rozpadu zakázky. Položky zadání jsou v záložce viditelné ihned po zadání zakázky (zakázka nemusí být rozpadlá), nižší položky

se zobrazí až po rozpadu zakázky, který může být proveden následujícími způsoby:



Prohlížení zakázky (OMPZ) - provede se rozpad zakázky

Kalkulace - Předběžná/Konečná



V záložce jsou položky zadání identifikovány černou barvou a klíčovým slovem Zadání, položky rozpadu jsou identifikovány barvou modrou a klíčovým slovem Rozpad.



Údaje



▪Klíčové slovo - klíčové slovo pro identifikaci použití položky v TPV zakázce (Zadání, Rozpad)

▪Zakázka - číslo TPV zakázky

▪Název - název TPV zakázky

▪Stav - stav TPV zakázky

▪Třída - třída TPV zakázky

▪Datum - referenční datum zakázky pro výběr dokumentace

▪Cena - cena zakázky

▪Množství - množství vybrané položky v zakázce



Varianty

Záložka zobrazuje názvy všech variantních konfigurací (variantních stromů - provedení), které byly pro vybranou položku pomocí Konfigurátoru variant vytvořeny.



Údaje



▪Příznak ověření - příznak, který se používá k označení ověřených konfigurací variant (provedení)

▪Název - název příslučné konfigurace variant - provedení (např. DESKA - VAR1 - modrá)

▪Zapsal - uživatel, který uložil příslušnou konfiguraci variant

▪Dne - datum uložení příslušné konfigurace variant



Ceny



Záložka slouží k zobrazení a aktualizaci dalších cen, které je možno zadat k vybrané položce. Slouží především k evidenci cen polotovarů, kalkulovaných cen a dalších cen potřebných pro výpočet

průměrných cen materiálů a polotovarů.



Údaje



▪První cena - první cena položky

▪Druhá cena - druhá cena položky

▪Třetí cena - třetí cena položky

▪Čtvrtá cena - čtvrtá cena položky

▪Pátá cena - pátá cena položky

▪Šestá cena - šestá cena položky

▪Kalkulovaná cena -  kalkulovaná cena položky



Cenové úrovně

(kalkulace s různými cenami položek)



Funkce umožňuje zadat k nakupované položce libovolný počet záznamů se závislostí ceny a odebíraného množství. Poté se dle zadaného nebo spočteného množství bere do souhrnných rozpadů

a kalkulací v úvahu cena dle tohoto množství (je tím respektována množstevní sleva od dodavatele). Obsahuje nyní veškeré údaje týkající se ceníků, cen dodavatelů a množstevních slev.

Při nasazení s Dimenze++ zohledňuje při kalkulaci TPV pouze množstevní slevy pro cenovou úroveň Evidenční cena. Jiné cenové úrovně nejsou zohledněny.



Ovládání



▪Přidat - přidá novou cenovou úroveň

▪Smazat - smaže označenou cenovu úroveň

▪Historie - zobrazí časovou historii cenových úrovní





Záložka obsahuje tyto údaje:



▪Cenová úroveň – název cenové úrovně položky (CU)

▪Imp.cena – implicitní cenová úroveň

▪Platí od – platnost CU (datum od)

▪Platí do - platnost CU (datum do)

▪Partner – zkrácený název partnera

▪Tlačítko … výběr partnera dle názvu

▪Název – název partnera

▪Cena – cena položky

▪Sleva – předepsaná sleva

▪Měna – označení měny (CZK, EUR, …)

▪MJ – název měrné jednotky

▪Zakázka – ID zakázky

▪Min. množství – minimální množství položky (pro které daná CU platí)

▪Max. množství – maximální množství položky (pro které daná CU platí)

▪Poznámka – poznámka k CU



První řádek vždy zobrazuje implicitní evidenční cenu (polozka.evid_cena_pol) v základní měrné jednotce a nelze editovat. Pro každý řádek lze pro cenovou úroveň zadat ceny partnera (dodavatele),

ceny pro konkrétní zakázku a množstevní slevy. Řídícím údajem je Cenová úroveň (ceník), kterou lze používat v dokladech (objednávkách, nabídkách, poptávkách apod.) Ke každému typu dokladu

lze přiřadit implicitní cenovou úroveň (Správa systému > Nastavit > Nastavení dokladů (SSND)).





Zohlednění při souhrnných rozpadech a kalkulacích

Pokud se provádí rozpad, kde se uvažuje cena položek (Materiálová norma, Kalkulace), do rozpadu se automaticky bere v úvahu cena dle spočteného množství dané položky, např. když množství

bude 5 ks, vezme se cena 1000 Kč, naopak když množství bude 2000 Ks, vezme se cena 100 Kč. Toto zohlednění cen může výrazným způsobem ovlivnit celkovou cenu vyráběné položky.



Nákladové verze

V TPV2000Plus je možno připravit k Položce, Pracovišti nebo Tarifní třídě více nákladových verzí dokumentace. Tím je myšleno, že pokud se daná položka vyrábí standardním způsobem, berou se v

úvahu standardní ceny položky, ceny tarifních tříd i režie pracovišť. Pokud se stejná položka vyrábí pro speciální použití (např. pro letecký, automobilový průmysl, vojenské použití, kde platí

přísnější normy a požadavky na jakost), je možno tyto zvýšené náklady zohlednit zvýšenou cenou položky a vyššími sazbami pracovišť a tarifních tříd. K jedné položce lze nadefinovat libovolný

počet nákladových verzí dokumentace.



Číselník nákladových verzí

Vybrat (TPOL)  > záložka Náklad.verze > tlačítko Nákladové verze



Práva

Profese a práva (SSAP) > Práva pro > Správce > K - Povoleno zadávat nákladové verze a koeficienty pracovišť

Jedna z nákladových verzí musí být označena jako Implicitní.



Údaje

▪Název - název nákladové verze

▪Popis - popis nákladové verze

▪Implicitní - implicitní nákladová verze

▪Zapsal - uživatel, který založil nákladovou verzi

▪Dne - datum založení

▪Opravil - uživatel, který provedl poslední aktualizaci nákladové verze

▪Dne - datum poslední aktualizace



Ovládání

▪Načíst - načte všechny nákladové verze

▪Stop - zastaví načítání

▪Zapsat - uloží novou nákladovou verzi nebo změny provedené na stávající

▪Vložit - vloží novou nákladovou verzi (před aktuální pozici kurzoru)

▪Přidat - přidá novou nákladovou verzi (za aktuální pozici kurzoru)

▪Smazat - smaže označenou nákladovou verzi

▪Storno - ukončí okno bez uložení změn

▪Tisk - zobrazí seznam nákladových verzí ve formě Náhled před tiskem



Definice nákladových verzí Položky

záložka Náklad.verze



Údaje

▪Pořadové číslo - pořadové číslo nákladové verze položky (interní údaj položky)

▪Nákladová verze - rozbalovací okno (název nákladové verze)

▪Upřednostnit - upřednostnit zadané náklady před kalkulovanými náklady

▪TBC - přípravný čas

▪TAC - jednotkový čas

▪Nákl.TBC - náklady na přípravu

▪Nákl.TAC - náklady na jednotku

▪Materiál - náklady na materiál

▪Kumulace - náklady na kumulace (polotovary)

▪Int.kooperace - náklady na interní kooperace

▪Ext. kooperace - náklady na externí kooperace

▪Výr.Režie - náklady na výrobní režii

▪Nákl.1 - náklady 1 (implementační využití)

▪Nákl.2 - náklady 2 (implementační využití)

▪Nákl.3 - náklady 3 (implementační využití)

▪Nákl.4 - náklady 4 (implementační využití)

▪Nákl.5 - náklady 5 (implementační využití)

▪Nákl.6 - náklady 6 (implementační využití)

▪Nákl.7 - náklady 7 (implementační využití)

▪Nákl.8 - náklady 8 (implementační využití)

▪Nákl.9 - náklady 9 (implementační využití)

▪Sazba - cena položky pro danou nákladovou verzi !!!

▪Sazba1 - sazba 1 (implementační využití)

▪Sazba2 - sazba 2 (implementační využití)

▪Sazba3 - sazba 3 (implementační využití)

▪Režie - režie (implementační využití)

▪Režie1 - režie 1 (implementační využití)

▪Režie2 - režie 2 (implementační využití)

▪Režie3 - režie 3 (implementační využití)

▪Koef1 - koeficient 1 (implementační využití)

▪Koef2 - koeficient 2 (implementační využití)

▪Koef3 - koeficient 3 (implementační využití)

▪Koef4 - koeficient 4 (implementační využití)

▪Zapsal - uživatel, který založil nákladovou verzi položky

▪Dne - datum založení

▪Opravil - uživatel, který provedl poslední aktualizaci nákladové verze položky

▪Dne - datum poslední aktualizace



Ovládání

▪Přidat - přidá novou nákladovou verzi k položce (za aktuální pozici kurzoru)

▪Smazat - smaže označenou nákladovou verzi položky



Pro položku se vyplňuje pouze hodnota Sazba. Tato sazba znamená novou cenu položky pro zvolenou nákladovou verzi, např.:



▪Standardní výroba - Sazba = 10.000

▪Vojenská a letecká výroba - Sazba = 12.500

▪Výroba pro zahraničí dle ISO - Sazba = 15.000



Zohlednění nákladových verzí v rozpadech

záložka Náklad.verze



Parametry rozpadu



Pokud má položka zadávaná v rozpadu definovánu jednu nebo více nákladových verzí, je možno pomocí rozbalovacího okna Nákladová verze volit nákladovou verzi, která se má v rozpadu zohlednit.

Znamená to, že v souhrnných výpočtech budou brány údaje zadané na úrovni nákladové verze (cena položky, sazby pracovišť, sazby tarifních tříd) a budou mít přednost před implicitními údaji

zadanými na úrovni položky, pracoviště, tarifní třídy. Pokud v rozpadech není zadána konkrétní nákladová verze, zohledňuje se vždy NV označená jako Implicitní.



Nákladové verze zakázky

Vybrat dle záhlaví (OMVZ)



Historie



Práva

Systém (SSNS) > Základní nastavení > 14.Archivace položek (- Nearchivovat položky/A-Archivovat položky (pouze bez IS Dimenze).



Zobrazení historie položky

Pokud je archivace položek zapnutá, je každá úprava ve formuláři Výběr a aktualizace položky zaznamenána jako jeden záznam do tabulky SQL serveru (tpv_polozka_archiv).

U aktualizovaných polí je v záložce Výběr a aktualizace položky zobrazován stav po úpravě, v záložce historie je zobrazován stav před úpravou. Celou historii lze zobrazit pomocí

záložky Historie.



Údaje



▪Stav - stav věty (I-insert, U-update)

▪Datum archivace - datum poslední úpravy označené položky

▪Aktualizoval - uživatel, který provedl aktualizaci položky

▪Postavení - postavení aktualizované položky

▪ZP - způsob pořízení aktualizované položky

▪Název - název aktualizované položky

▪Výkres - číslo výkresu autualizované položky

▪Atribut1 - atribut1 aktualizované položky

▪Atribut2 - atribut2 aktualizované položky

▪Atribut3 - atribut3 aktualizované položky

▪Rozměr1 - rozměr1 aktualizované položky

▪Rozměr2 - rozměr2 aktualizované položky

▪Rozměr3 - rozměr3 aktualizované položky

▪Klasifikace - klasifikační kód položky

▪Popis - popis položky

▪MJS - skladová měrná jednotka

▪MJP - prodejní měrná jednotka

▪MJN - nákupní měrná jednotka

▪Přepočet P-S - přepočet prodejní a skladové jednotky

▪Přepočet N-S - přepočet nákupní a skladové jednotky

▪Min VD - minimální výrobní dávka

▪KNO - koeficient nedělitelnosti odpadu

▪KZ - koeficient změtkovitosti

▪Hmotnost MJS - hmotnost skladové MJ

▪Cena - evidenční cena položky

▪Třída - třída položky

▪ÚD - úroveň doporučení

▪ZP - zákaz použití položky

▪ZS - zákaz smazání položky

▪TPV příznaky - příznaky položky

▪AV - atribut výkresu

▪Zapsal - uživatel, který uložil vybranou položku

▪Dne - datum uložení položky



Poznámka

Doporučujeme zapnout archivaci položek až po ukončení všech importů dat a implementačních prací (update a insert do tabulky Polozka, protože jinak neúměrně narůstá počet záznamů

v tabulce tpv_polozka_archiv !!!



Historie úprav položky (pro IS Dimenze ++)

Položky, záložka Historie



Pokud je TPV2000Plus naimplementováno společně s IS Dimenze ++, objevuje se v záložce Historie na kartě položky historie úprav položky společná pro oba systémy. Do historie se zapisuje jak při

aktualizaci položky z Dimenze ++, tak z TPV2000Plus. Nastavení této funkčnosti lze provést pouze v rámci Dimenze++.





Položkové množiny

Položková množina slouží pro odlišení vlastností určité položky. Používá se např. pro odlišení barvy položky, její povrchové úpravy apod.



Položky

Položkové množiny lze prohlížet ve funkci Položka v nové záložce Položkové množiny. Pokud je nutno aktualizovat, stisknou se v této záložce příslušná tlačítka a objeví se dialog pro aktualizaci.

Při použití s IS Dimenze++, lze položkové množiny aktualizovat pouze tam.



Založení položkové množiny položky se provede následujícím způsobem:

▪provést výběr položky, ke které je potřeba definovat položkovou množinu

▪záložka Pol.množiny - tlačítko Pol. množina 1 nebo Pol. množina 2

▪definovat požadovanou položkovou množinu (tlačítka Vložit, Přidat, vyplnit pole Název, Třída, Poznámka, Implicitní, tlačítko Zapsat)

▪takto založená množina se zapíše k položce



Údaje

▪Pořadí - pořadí položkové množiny

▪Název - název položkové množiny

▪Třída - třída položkové množiny

▪Poznámka - poznámka položkové množiny

▪Implicitní - přiznak implicitní pol.množiny (alespoň jedna musí být označena jako implicitní)



Ovládání

▪Načíst - načte seznam položkových množin

▪Stop - zastaví načítání

▪Zapsat - uloží novou položkovou množinu nebo změny provedené na stávající pol.množině

▪Vložit - vloží novou položkovou množinu (před aktuální pozici kurzoru)

▪Přidat - přidá novou položkovou množinu (za aktuální pozici kurzoru)

▪Smazat - smaže označenou položkovou množinu

▪Storno - ukončí okno bez uložení změn

▪Tisk - zobrazí seznam položkových množin ve formě Náhled před tiskem



Vazby

Při definici komponenty na pozici rozpisky lze definovat též položkovou množinu 1 nebo 2 použité komponenty. Při použití s IS Dimenze++ je tato informace též předávána do modulu Výroba.



Práva

Systém (SSNS) > Doplňující nastavení > 2.Načítání položkové množiny komponenty



Při tomto nastavení systém vždy do rozpisky doplní při zadání nebo změně komponenty i její implicitní položkové množiny 1 a 2 na příslušnou pozici.



▪Položková množina 1 nebo 2 se vybere  pomocí tlačítek (...), uvedených u polí Množina 1 nebo Množina 2 u dané komponenty (Rozpiska musí být v režimu Aktualizace).



Zaměnitelné položky

V této záložce je možno přiřadit k označené položce libovolný počet zaměnitelných (ekvivalentních) položek. Ke každé zaměnitelné položce lze zadat prioritu a poznámku. Funkce má využití při

propojení s ERP systémy a v modulu Výroba.



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Položky > Z – Povoleno aktualizovat zaměnitelné položky



Údaje

▪Priorita - priorita zaměnitelné položky

▪Projekt - název projektu (výběr projektu z rozbalovacího okna)

▪Klíč - klíč položky (unikátní databázový údaj)

▪Výkres - číslo výkresu

▪Název - název zaměnitelné položky

▪Atribut1 - Atribut1 zaměnitelné položky

▪Atribut2 - Atribut2 zaměnitelné položky

▪Atribut3 - Atribut3 zaměnitelné položky

▪Poznámka - poznámka

▪Zapsal - uživatel, který přidal/aktualizoval zaměnitelnou položku

▪Dne - datum přidání/aktualizace zaměnitelné položky



Ovládání

▪Přidat - přidá nový záznam - nutno vybrat zaměnitelnou položku rozkliknitím pole Projekt / Výkres, nebo ikona ... > Rozšířený výběr

▪Smazat - smaže označenou zaměnitelnou položku



Zaměnitelné položky, omezení pro vyšší sestavu, koeficient přepočtu množství

Pro účely implementace a spolupráce s podnikovými ERP systémy, byly rozšířeny údaje v záložce Zaměnitelné položky o údaj vyšší položky (sestavy) pro níž je daná náhrada platná a o koeficient

přepočtu množství náhrady.







Kalkulace

Záložka zobrazuje výsledky hromadné kalkulace položek (viz. Uživatelské sestavy (TPUK) > Hromadná kalkulace ). Výsledky jsou zobrazeny ve formě seznamu s možností exportu (celého nebo

vybraných sloupců) do MS Excel.



Údaje

▪Datum kalkulace - datum provedení hromadné kalkulace seznamu

▪Jméno - uživatel, který provedl hromadnou kalkulaci

▪Množství - množství (dávka) zadané položky

▪TBC - přípravný čas

▪TAC - jednotkový čas

▪Materiál - náklady na materiál

▪Kumulace - náklady na polotovary (kumulace)

▪Nákl.TBC - náklady na přípravný čas

▪Nákl.TAC - náklady na jednotkový čas

▪Ext.koop. - náklady na externí kooperace

▪Int.koop. - náklady na interní kooperace

▪Výr.režie - náklady na výrobní režie

▪Nákl.1 - Nákl.9 - další náklady, které je potřeba sledovat (implementační využití)



Záložka slouží pro tvorbu katalogu Tiskových verzí (tlačítko Tiskové verze) a pro zadání názvu a atributů položky v jednotlivých nastavených jazycích. Takto nastavené položky lze následně

vytisknout v příslušné multijazyčné tiskové verzi (strukturu, kusovník, strom, ...).



Tiskové verze

Aktualizace katalogu Tiskových verzí se provádí pomocí tlačítka Tiskové verze v záložce Tiskové verze.



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Položky > U.Zadávání číselníku tiskových verzí



Údaje

▪Název - název tiskové verze (např. Anglicky, nebo GB)

▪Poznámka - poznámka tiskové verze (např. Anglicky)

▪Znaková sada - výběr znakové sady z rozbalovacího okna (možno volit East Europe set 1250, Russian set 1251)

▪Jazyk - výběr jazyka z rozbalovacího okna (jazyky naplněny v tabulce tpv_jazyk)

▪Zapsal - uživatel, který založil tiskovou verzi

▪Dne - datum založení tiskové verze



Ovládání

▪Načíst - načte seznam všech tiskových verzí

▪Stop - zastaví načítání

▪Zapsat - uloží novou tiskovou verzi nebo změny provedené ve stávající tiskové verzi

▪Vložit - vloží novou tiskovou verzi (před aktuální pozici kurzoru)

▪Přidat - přidá novou tiskovou verzi (za aktuální pozici kurzoru)

▪Smazat - smaže označenou tiskovou verzi

▪Storno - okončí okno bez uložení změn

▪Tisk - zobrazí seznam tiskových verzí ve formě náhled před tiskem



Tisková verze položky



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Položky > T.Zadávání tiskových verzí položky



Údaje

▪Název tiskové verze - název tiskové verze (výběr z rozbalovacího okna > viz. Katalog Tiskových verzí)

▪Název položky - název položky v příslušné tiskové verzi (např. NUT, BOLT, PLATE, BAR, TUBE, ...)

▪Atribut1 - Atribut1 položky v příslušné jazykové verzi

▪Atribut2 - Atribut2 položky v příslušné jazykové verzi

▪Atribut3 - Atribut3 položky v příslušné jazykové verzi

▪Tištěný popis - tištěný popis v příslušné jazykové verzi

▪Jméno - uživatel, který založil tiskovou verzi

▪Datum - datum založení tiskové verze



Ovládání

▪Přidat - přidá novou tiskovou verzi k položce

▪Smazat - smaže označenou tiskovou verzi položky

▪Tiskové verze - viz. > Katalog tiskových verzí



Výběr tiskové verze do rozpadu

Parametry rozpadu



Výroba

Záložka zobrazuje alternativně náhled na výrobní příkazy aktivních zakázek pro danou položku. Výpis údajů je závislý na nastavení systému - komunikace s IS Dimenze ++ nebo s modulem Výroba:



Údaje (komunikace s modulem Výroba)

▪Příkaz - číslo (identifikátor) výrobního příkazu označené položky

▪Stav - stav výrobního příkazu označené položky

▪Index změny - index změny označené položky

▪Změna - číslo změnového protokolu

▪Zakázka - číslo výrobní zakázky

▪Název - název výrobní zakázky

▪KS sklad - počet kusů na skladě

▪Plán. datum konce - plánované datum ukončení výrobního příkazu

▪Skut. datum konce - skutečné datum ukončení výrobního příkazu

▪KS plán. - plánovaný počet odvedených kusů

▪KS skut. - skutečný počet odvedených kusů

▪KS odpis - odepsaný počet kusů v aktuální operaci

▪Zmetky - počet zmetků

▪Poslední operace - číslo a název poslední odepsané operace výrobního příkazu

▪Pracoviště - pracoviště poslední operace výrobního příkazu

▪Následující operace - číslo a název následující neodepsané operace výrobního příkazu

▪Pracoviště - pracoviště následující operace výrobního příkazu



Údaje (komunikace s IS Dimenze++)

▪Zakázka

▪Identifikátor výrobního příkazu

▪Termín výroby

▪Číslo poslední odepsané operace

▪Název poslední odepsané operace

▪Číslo první neodepsané operace

▪Název první neodepsané operace

▪Počet kusů

▪Odepsaný počet kusů v operaci

▪Odvedený počet kvalitních kusů

▪Odvedený počet zmetků

▪Stav skladu

▪Index (IZ_P ve výrobě)

▪Index (IZ_P v TPV)

▪Sériové číslo

▪Stav položky

▪Vyšší položka

▪Vyšší VP



Otevření výrobního příkazu z položky





Dvojklikem na pole Příkaz v prvním sloupci záložky Výroba se otevře příslušný výrobní příkaz



Společné postupy

záložka Spol.postupy



Funkce společný postup umožňuje přiřadit na úrovni položky sestavě nebo dílu odkaz na postup jiné položky. Aktuální sestava nebo dílec nemusí mít definovány operace postupu a při kalkulacích,

rozpouštění do výroby apod. se vezmou v úvahu operace z odkazované položky.

Pokud má aktuální sestava postup, má odkaz na společný postup přednost před postupem, definovaným u aktuální položky.



V případě odkazu na společný postup je v souhrnné kontrole rozpadu ( Zkontrolovat rozpad ) zobrazeno varovné hlášení:



Položka má společný postup.



Společný postup se bere v úvahu při:



▪Kalkulacích

▪Výkonové normě

▪Kontrole rozpadu

▪Rozpouštění do výroby pro IS Dimenze++.



V případě rozpouštění do výroby jsou komponenty sestavy nebo dílce, který má odkaz na společný postup přiřazeny automaticky do první operace.

Pro komunikaci s ERP systémy je nutné konzultovat použití společného postupu s implementátorem TPV2000Plus.



Definice společného postupu se provede tak, že se nalezne ve Výběru položky položka, ke které je požadováno přiřadit společný postup a v záložce Společný postup se vybere položka se

vzorovým postupem.



Vybere se alternativa nebo se zaškrtne Standardní alternativa (pak je brána v úvahu aktuální standardní alternativa odkazovaného postupu).



Údaje

▪Výkres - číslo výkresu

▪Klíč - klíč položky

▪Alternativa - název alternativy postupu

▪Stand.alt. - příznak standardní alternativy

▪Název - název položky

▪Poznámka - poznámka ke společnému postupu

▪Vytvořil - uživatel, který založil společný postup

▪Dne - datum vytvoření společného postupu

▪Opravil - uživatel, který naposledy aktualizoval společný postup

▪Dne - datum poslední aktualizace společného postupu



Partneři

Ke každé položce může být evidován jeden nebo několik partnerů. Jeden partner musí být zaškrtnut jako implicitní.



Práva

Pokud má uživatel právo aktualizovat položku, může aktualizovat i partnery. V případě nasazení s IS Dimenze++ nelze v TPV2000Plus dodavatele položky aktualizovat.



Údaje



▪D/O - přííznak Dodavatel / Odběratel

▪Partner - zkratka dodavatele pro výběr dodavatele z katalogu partnerů.

▪ Název - název dodavatele se vyplní automaticky po zadání nebo výběru zkratky

▪ Impl - implicitní dodavatel

▪ ID pol.part. - identifikátor položky partnera

▪ Název pol.part.- název položky partnera

▪ MJ - implicitní měrná jednotka

▪ Dod. lhůta - dodací lhůta ve dnech

▪ Exp. počet - bežný expediční počet

▪ Min.exp.počet - minimální expediční počet



Ovládání



▪Přidat - přidání záznamu

▪Smazat - smazání záznamu





Atesty a tavby

Záložka Atesty a tavby





Z důvodů kompatibility s IS Dimenze byla k objektu Položky přidána další záložka – Atesty a tavby. Ke každému atestu je možné přiřadit přílohy a tyto na poklepání myši na příslušném řádku na ikonu

svorka také zobrazit.



Doklady

Záložka Doklady



viz. Doklady TPV





Do objektu Položky byla přidána nová záložka Doklady. Zde se na jednotlivých řádkách zobrazují informace o použití vybrané položky v těchto typech dokladů: Objednávka, Příjemka, Výdejka, Nabídka,

Poptávka, Reklamace a Servis.



▪Doklad - jméno dokladu

▪Klíč - klíč dokladu

▪ID dokladu - identifikace dokladu

▪Stav - stav dokladu

▪Název - název dokladu

▪Datum - datum založení dokladu

▪Množství - množství položky v dokladu v zadané měrné jednotce

▪Mj. - měrná jednotka



Dvojklikem na příslušnou řádku (doklad), se tento doklad zobrazí – např. pro objednávku OBJ-00008-08 se zobrazí následující okno Objednávky:





Ve třetí záložce Položky je na třetím řádku zobrazena zvolená položka „Kolo horské MTB 16 XX2“.



V záložce Doklady bylo doplněno zobrazení dokladu Reklamace s možností otevřít na dvojklik.





Evidence změn položky



Funkce umožňuje evidovat změny nad údaji položky (název, atributy, rozměry apod.)

Změny položky jsou vztaženy ke konstrukčním modifikacím, obdobně jako změny ve struktuře položky (v rozpisce). Pokud je daná modifikace schválená, nelze údaje položky aktualizovat. V tom

případě je pro možnost aktualizace údajů položky nutné založit novou konstrukční modifikaci nebo přepnout aktuální modifikaci do stavu Oprava.



Historie změn údajů položky je vidět na kartě položky, pokud je nastaven Režim výběru Všechny modifikace nebo na kartě konstrukčních modifikací.







Nastavení evidence změn položky

Systém (SSNS) > Doplňující nastavení 2 > Příznak 35



S nastavením změnové historie položky je nutné počítat již při implementaci systému. U stávajících aplikací může provést nastavení implementátor systému po analýze dopadů na všechny návazné

funkce. Změnovou historii položky lze používat pouze v rámci TPV+. Musí být též nastaven příznak 35 - Pracovat s modifikacemi položek = Ano v rámci globálního nastavení systému.





Založení položky změnou

Pokud je u postavení položky nastaveno Založení konstrukční modifikace změnou (příznak 1), lze zadat přímo na kartě položky změnu, pod kterou se konstrukční modifikace založí.





Automatické přiřazení výkresu

Automatické přiřazení výkresu k položce je možné použít v případě, že výkresy budou ukládány prostřednictvím správy dokumentů TPV2000Plus (Obecný dokument). Při založení nové položky se

systém zeptá, zda založit Výkres.



Po kladné odpovědi je založen Obecný dokument se stejným názvem, jako je identifikátor výkresu položky a pod stejnou změnou jako je změna položky. Jako typ dokumentu je nastaven implicitní typ.

Dokument výkresu je automaticky přiřazen přes referenci na identifikátor výkresu položky jako příloha k položce. Zároveň je zobrazen u položky znak „svorka“ identifikující přílohy.





Nastavení automatického přiřazení výkresu







Systém (SSNS) > Doplňující nastavení > Příznak 3

Pokud je nastavena hodnota 1, bere se při založení dokumentu výkresu v úvahu identifikátor společný výkres (polozka.spolec_vykres) a poté identifikátor výkresu (polozka.alter_nazev).

Pro hodnotu 2 se bere v úvahu pouze identifikátor výkresu (polozka.alter_nazev).



Stromová klasifikace položek Dimenze++

Pouze v propojení se systémem Dimenze++



Pro zatřídění a výběr položky byl do TPV nově začleněn systém třídění používaný v modulu Dimenze++. Jedná se o stromovou strukturu třídění, kdy pro každý uzel stromu je definován konkrétní klíč

stromu, který lze přiřadit vybrané položce při jejím zatřídění.

Při zatřídění položky poklepáním na tlačítko se vyvolá okno Strukturální třídění položek – viz obr. níže. V zobrazeném stromu lze procházet jednotlivými úrovněmi. Úrovně stromu se dají rozbalit

nebo sbalit kliknutím na ikony pro sbalení a pro rozbalení. Po stisku tlačítka OK dojde k zatřídění dané položky a zápisu odpovídajícího kódu třídění k dané položce. Např. položka W42246…

na obr níže byla zatříděna pod kódem 1030, což ve znázorněném stromu třídění položek představuje 4. úroveň stromu: Výroba – montáž a demontáž – montáž OK – montáž OK. Pokud je již

položka zatříděna a klikneme na tlačítko , rozbalí se strom třídění až na odpovídající úroveň a položku a ta se vysvítí.







Otevření objektů z Položek, Výběru postupů, Operací, Vazeb

Vybrat (TPOL)

Vybrat vazby (TPVV)

Vybrat (TPVP)

Vybrat operace (TPVO)



Bylo upraveno otevření a zobrazení rozpisky, postupu, položky a konstrukčních a technologických modifikací.

Jestliže je označena vyšší položka v záložce Použití nebo Komponenty, zobrazí se příslušný objekt přednostně pro tento označený řádek, nikoliv pro označený řádek ve spodním seznamu. Platí

pro volby menu Objekt – Položka, Konstrukční modifikace, Technologické modifikace, Rozpiska, Postup.





Atesty a tavby



Z důvodů kompatibility s IS Dimenze byla k objektu Položky přidána další záložka – Atesty a tavby. Ke každému atestu je možné přiřadit přílohy a tyto na poklepání myši na příslušném řádku na ikonu

svorka také zobrazit.



Zadání druhu položky (se systémem Dimenze++)



Na kartě položky lze zadat Druh a Subdruh položky. Tyto údaje lze pouze zadat v Detailu položky a nelze podle nich vyhledávat.



Položky Fantom

Položka typu fantom se při rozpouštění do výroby vynechá. Její struktura a operace se přiřadí do vyšší položky, kde je fantomová položka použita jako komponenta. Pokud je fantomem vrcholová

položka, nastavení se nerespektuje a chová se stejně jako normální položka.

Fantom se zadá pomocí druhého příznaku položky, nastavením na hodnotu F – položka typu fantom.

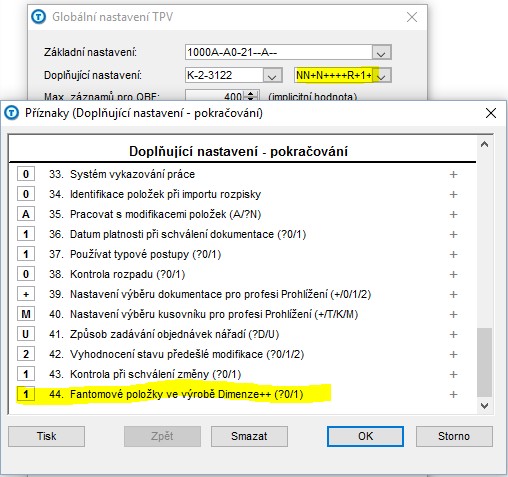

Aby systém respektoval fantomové položky při rozpouštění do výroby, je potřeba provést globální nastavení příznaku 44 – Fantomové položky ve výrobě Dimenze++ na hodnotu 1

volbou Navigace > Správa systému > Nastavit > Systém (SSNS).





Položky - zadání projektu



Do standardního formuláře bylo doplněno pole Projekt. Dvojklikem do pole Projekt se otevře příslušný projekt. Formulář byl nově uspořádán, viz. obrázek.





V záložce Pořízení se zobrazují údaje o uživateli, který nastavil implicitní způsob pořízení (platí pouze bez spolupráce s Dimenze ++).





Položky - výběr dle dodavatele





Výběr položek byl rozšířen o možnost výběru dle dodavatele. Pokud se vyplní pole Dodavatel, pak se jako seznam položek zobrazí nové okno se sloupci – Partner, Název partnera, Postavení, Název položky …





Položky – rozšíření informací dodavatele

Informace o dodavatelích položky byly rozšířeny o pole cena, měna a kurz. Pole jsou využita při výběru položky do dokladu dle dodavatele.





▪Cena pol. – cena položky dodavatele

▪Měna – měna

▪Kurz – kurz měny



Poznámka: nová pole nelze aktualizovat při spolupráci s Dimenze++



Kopie položky – volba Sdílený výkres DA Dimenze

V případě spolupráce se systémem Dimenze++ se při kopii položky objeví volba Sdílený výkres DA Dimenze, která nastaví sdílení výkresu v digitálním archivu Dimenze pro novou položku s položkou

vzorovou. Volba se objeví pouze v případě, že má vzorová položka v digitálním archivu Dimenze výkres. Pro nastavení je nutné zaškrtnout volbu Rozpiska.

V předešlých verzích se sdílený výkres nastavil vždy, pokud uživatel zaškrtl volbu Včetně dokumentů, což bylo pro uživatele matoucí.





Komunikace s Dimenze++, doplněné atributy



Doplněná pole Druh, Subdruh a Hutní profil, s možností výběru hodnot z listboxu, aktualizace a uložení zadaných hodnot.





Historie položky - úprava údajů

V záložce Historie bylo upraveno zobrazování aktualizovaných údajů - aktualizované údaje jsou nyní zobrazeny červeně. Například údaje Dne, Rozměr2, Rozměr3, které byly aktualizovány

5.2.2019 na druhé řádce výpisu, nebo údaj Atribut názvu 3 na první řádce výpisu oproti předchozí hodnotě NULL na druhé řádce. Údaje jsou tříděny sestupně podle datumu aktualizace. Na první

řádce je zobrazen aktuální stav.

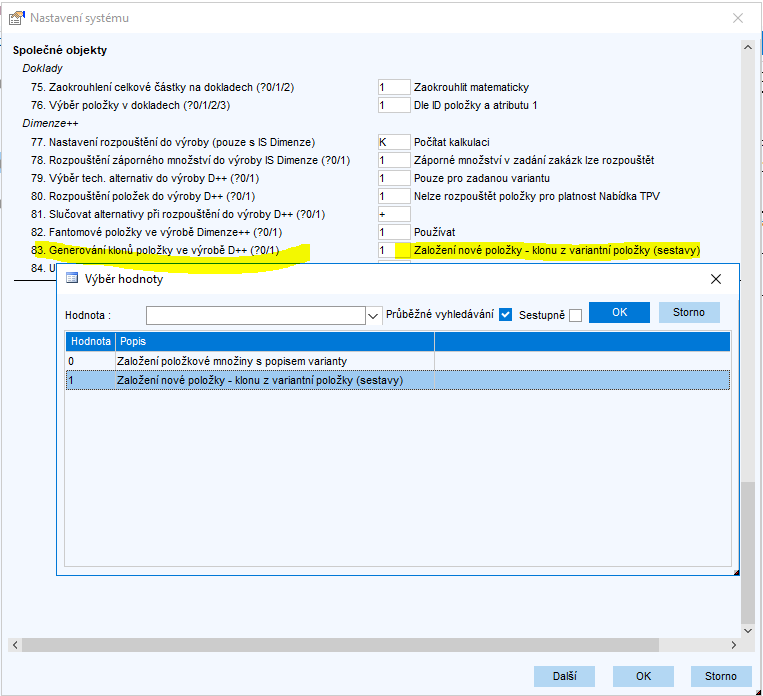

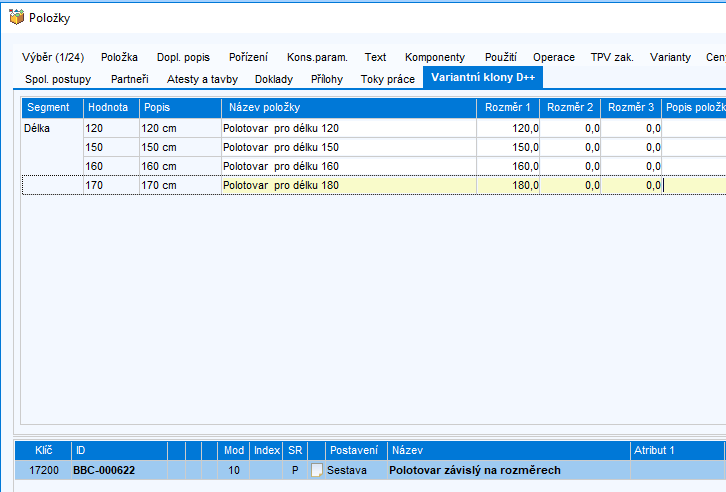

Zobrazení zdrojové položky pro klonovanou položku Dimenze++

Jestliže položka vznikla klonem z mateřské variantní položky, objeví se na kartě položky identifikátor mateřské položky.





Zobrazení konfigurace varianty pro klonovanou položku Dimenze++

Dvojklikem do pole Mateřská položka lze zobrazit informaci o konfiguraci varianty, ze které byla klonovaná položka vygenerována.





Ceny položky

Na kartě položky se může dle nastavení systému Dimenze++ zobrazovat jiná cena než původně zobrazovaná evidenční cena. Toto nastavení se bere též v úvahu při výpočtu kalkulací v TPV

(další viz dokumentace Dimenze++) V záložce Ceny došlo k  úpravě, kdy se nyní zobrazuje navíc Evidenční cena položky pro možnost porovnání s cenou zobrazenou na kartě položky.

Kalkulovaná cena položky se nyní načítá a zobrazuje z Dimenze++ v závislosti na fiskálním období, nikoliv jako pevný údaj položky.





Zaškrtávátka v záložce výběr



Zaškrtávátka (checkboxy) v záložce výběr byla vizuálně sjednocena a nabývají třech hodnot:



▪Prázdný (bílá barva)        pole se do podmínky výběru nezahrnuje (viz ND)

▪Zaškrtnuto (bílá barva)        pole se do podmínky výběru zahrne se stavem ANO (viz Použití, VZP)

▪Nezaškrtnuto (šedá barva)        pole se do podmínky výběru zahrne se stavem NE (viz Smazání)



POZOR !!! Vyprázdnění již dříve zaškrtnutých polí (bílá barva) lze provést pouze volbou menu Úpravy > Vyprázdnit (původní funkčnost)





Mateřská položka (Dimenze ++)

Dvojklikem do pole „Mateřská položka" u položky, která byla vytvořena z variantní položky (klonovaná položka) se otevře okno Informace o mateřské položce, u kterého lze nyní měnit velikost.



Individuální názvy položky dle dodavatele

V záložce Dodavatelé lze zadat individuální názvy a identifikátory položek pro dodavatele.





Vyplněním polí na spodním řádku záložky Výběr lze vybírat položky dle dodavatelů, individuálních názvů a identifikátorů položek dle dodavatelů.





Výběr partnera v záložce Dodavatelé





Do záložky Dodavatelé bylo přidáno tlačítko … pro výběr dodavatele dle názvu. Dále byla doplněna možnost na dvojklik na pole Dodavatel zobrazit parametry dodavatele.



Kód pro dohledání ceny položky (PLU code)

Do formuláře Položka bylo doplněno pole KPLU - kód pro dohledání ceny položky. Jedná se o interní kód položky, pomocí kterého lze rozlišit podobné výrobky s rozdílnou cenou.





Aktualizace způsobů pořízení položky

Do záložky Pořízení objektu Položka byla doplněna tlačítka Přidat a Smazat.





Po stisku tlačítka Přidat se vyvolá okno Druhy pořízení, ze kterého lze vybrat nový druh pořízení pro danou položku (s kontrolou již přidělených druhů).





Rozšíření položek o externí údaje

Na kartě položky ve výběru, detailu i seznamu je možné nyní používat uživatelská pole z tabulky tpv_objekt_ext. Kvůli rychlosti zpracování a zbytečně velké režii při použití všech uživatelských polí,

je nutné požadovaná uživatelská pole implementačně doplnit do procedury pro načtení detailu up_bb_nacti_polozka_detail a případně doplnit požadovaná user pole do view vtp_polozka,

vtp_polozka_seznam a dalších. Je nutné zachovat jména použitých polí z tabulky tpv_objekt_ext v datovém okně detailu položky (výběru, seznamu), např.: s030_01, f_01, n_15,d_6. Do result setu

procedury up_bb_nacti_polozka_detail stačí přidat pouze ta pole, která se budou používat, stejně tak do příslušných view. Není nutné přidávat pole všechna.



Při uložení položky je zaručena i aktualizace, vložení nebo smazání záznamu tabulky tpv_objekt_ext where objekt = 'POLOZKA' and klic_objekt = klic_polozky.



Kód PLU

Doplněn atribut polozka.kod_plu. Pokud existuje upravené datové okno pro detail položky, je nutné doplnit toto pole, jinak dojde k chybě při uložení položky



Individuální názvy položky

Doplněny individuální názvy položek pro dodavatele synonyma_pol.synonym_nazev (použita společná tabulka synonyma_pol s Dimenzí++)  a možnost výběru dodavatele dle názvu partnera a i

ndividuálního názvu položky. Pokud existuje upravené datové okno pro výběr položky, je nutné jej upravit dle standardu a případně též seznam pro výběr dle dodavatele, datové okno

d_vtp_pol_seznam_dod.



Zadání rozpadu, volba Nezobrazit materiál

V dialogu pro zadání parametrů rozpadu pro stromovou strukturu lze zaškrtnout volbu Nezobrazit materiál (musí být zaškrtnuto Zohlednit pořízení). Pak se ve výpisu stromové struktury nezobrazují

nakupované položky.





Možnost přímého výběru položky dle atributu

Při společné implementaci s D++ jsou položky rozděleny dle terminologie D++ na „dvou názvové“ a „čtyř názvové“.  Dvou názvové jsou většinou klasické vyráběné položky, reprezentované

klíčem položky, jednoznačným identifikátorem a názvem.

Čtyř názvové položky jsou většinou ostatní nakupované položky, reprezentované klíčem, názvem a třemi atributy. Jednoznačný identifikátor položky je potom uveden v některém z atributů, většinou atribut3.

TPV nyní umožňuje dle nastavení vyvolávat výběr položek přímo dle konkrétního atributu položky.



Položky - změna vzhledu formulářů

Došlo k úpravě všech oken položky VYB/AKT/SEZ (výběr, detail a seznam). Vzhled těchto oken byl sjednocen se vzhledem oken VYB/AKT/SEZ u dokladů.



▪Změna implicitního názvu pole identifikátoru položky (polozka.alter_nazev) na ID položky. Upraveno v datových oknech, popiskách, hlášeních klienta i serveru.

▪Doplněno pole Výkres (polozka.spolec_vykres)

▪Platnosti a údaje změny v pravé části jako u dokladů

▪Ikony stavů

▪Upraveno pořadí sloupců v seznamu položek





Parametr Platnost

Při změně Postavení při aktualizaci nebo založení položky se vždy načte implicitní hodnota parametru Platnost dle vybraného postavení (atribut pouze_tpv), pokud je u postavení tento parametr

zadán.



Otevření výrobního příkazu z karty položky



V záložce Výroba lze nyní na dvojklik vyvolat příslušný výrobní příkaz.





Při výběru položky je možné nově předvyplnit i výkres položky výběrem z použitých hodnot:





Informace o stavu výkresu na výdejně

Na hlavní kartu položky byla doplněna informace o stavu výkresu ve výdejně.  Hodnota stavu může být P – přijato, N – nepřijato. Stejná informace se objevuje

též ve výpisu příloh.



Zda se jedná o výkres pro výdejnu je evidováno u typu obecného dokumentu, přiřazenému k položce. Typ dokumentu musí mít nastaven příznak č.5.



---

Další odkazy:



Vyhledávání, filtrování

Klávesové zkratky

Kontextové menu

Chybová hlášení



Technická podpora

Kontakty



Copyright © BB consult engineering s.r.o. 1998-2025.

All Rights Reserved.
