Parametry rozpadu

Znalostni_Baze_Parametry_Rozpadu

Contents

Údaje o zakázce

Pokud se vybere při zadání kusovníkových rozpadů seznam položek ze zakázky a tento seznam se needituje, zobrazí se v záhlaví příslušné výstupní sestavy identifikace zakázky a zakázkového

listu.

Parametry rozpadu pro zadání jedné položky

Pro výběr položky, ke které je požadováno zobrazit kusovníkový rozpadu, se použijí následující parametry:

Skupina Položka

▪Výkres - číslo výkresu položky nebo sestavy pro rozpad (rozkliknutím pole výkres se dostaneme na automatické vyhledávání položek dle čísel výkresů - při označení volby Průběžné

vyhledávání probíhá automatické vyhledávání dle zadaného čísla výkresu nebo Rozšířený výběr položky, Stisknutím ikony “(...)“ umístěné vpravo od čísla výkresu se vyvolá formulář

Výběr položky, ve kterém vyplníme libovolný počet polí z výběru (Postavení, Klasifikace, Platnost, Klíč, Název, Výkres, Atributy, Rozměry, Třída, Popis).

▪Varianta položky - určuje variantu položky, pro kterou se má provést rozpad (volba varianty rozkliknutím rozbalovacího menu nebo ikona (...) - volba Lokomotivního čísla), pokud se pracuje

s identifikátorem varianty, lze do pole zadání identifikátoru současně psát a vybírat z drop down nápovědy, stejně tak při výběru hodnot variant lze napsat konkrétní hodnotu a není nutno pouze

vybírat z drop down nápovědy, tato úprava byla zavedena z důvodů snadnějšího výběru z velkého množství hodnot

Skupina Parametry rozpadu

▪Platnost k datu - datum, ke kterému má proběhnout rozpad, pokud chceme provést rozpad,k aktuálnímu datu, zaškrtneme ikonu Hodiny (nastaví aktuální datum a čas).

▪Změna - při zadání změny se nastaví referenční datum rozpadu a případně projekt a série dle vybrané změny, také při zadávání více položek pro rozpad lze pro danou položku zadat nebo

vybrat změnu z rozbalovacího menu, v nabídce změn se vypisují změny aplikované nad zadanou položkou

▪Projekt / Série - rozbalovací menu Výběr projektu a série, určuje projekt a sérii aktuální položky (pokud jsou zadány), ke kterým se má provést rozpad

▪Nerozpadat - lze zadat postavení položky, které se nemá již dále rozpadat (Díl, Podsestava, Sestava, atd. Dle zavedených postavení), při zadávání parametrů rozpadu položky je možno si

zvolit, která postavení položek se nemají rozpadat. Po použití této volby proběhne rozpad pouze těch položek, které nejsou ve výčtu uvedeny. Tlačítkem ( …) se zobrazí výčet všech postavení.

Myší lze označit jeden nebo více záznamů (CTRL+KLIK).

▪Zohlednit zajištění - volba určuje, zda se má při rozpadu brát v úvahu způsob zajištění jednotlivých položek (Cizí materiál, Polotovar, atd.)

▪Opakovat sestavy - volba určuje, zda se mají opakující se komponenty v sestavě znovu rozpadat.

▪Poč. úrovní rozpadu - maximální počet úrovní pro rozpad (default 99).

▪Tisková verze - výbět tiskové verze dokumentu U položek, kde jsou pro příslušnou tiskovou verzi definovány názvy a atributy, zobrazují se

v dokumentech. Pokud položká nemá tiskovou verzi definovánu, zobrazí se název a atributy tak, jak jsou definovány u položky.

▪Jazyk - vyplní se automaticky s volbou tiskové verze.

▪Výběr dokumentace - zohlednění stavu dokumentace pro výpis (Rozpracovaná, Schválená, Schválená včetně změn)

▪Rozpadat kumulace - provede se rozpad položek s pořízením K-Kumulace. Pomocí této volby v zadání rozpadu lze ovlivnit, zda se mají náklady na polotovary počítat (materiál, mzdy, režie)

nebo se má vzít jejich jednotková cena podobně jako u materiálu. Pokud je volba zaškrtnuta, náklady na polotovary vyráběné v kumulaci se počítají, v opačném případě se bere v úvahu jejich

cena, zadaná u položky podobně jako u materiálu, a náklady se objeví v poli „Náklady na polotovary (kumulace)“ . Pro kalkulaci TPV zakázky lze ovlivnit nastavení kalkulace z hlediska nákladů

na polotovary (kumulace) pouze globálně v doplňujícím nastavení systému volbou Rozpadat polotovary (kumulace) v modulu Administrátor

▪Alternativní materiály - při rozpadu zohledněny alternativní materiály postupu

Tlačítka

▪Alternativy - vyvolá se dialogové modální okno Výběr alternativ postupů pro ...,

▪OK - dle zvolených parametrů rozpadu se načte se příslušná výstupní sestava

▪Storno - ukončí okno bez uložení změn

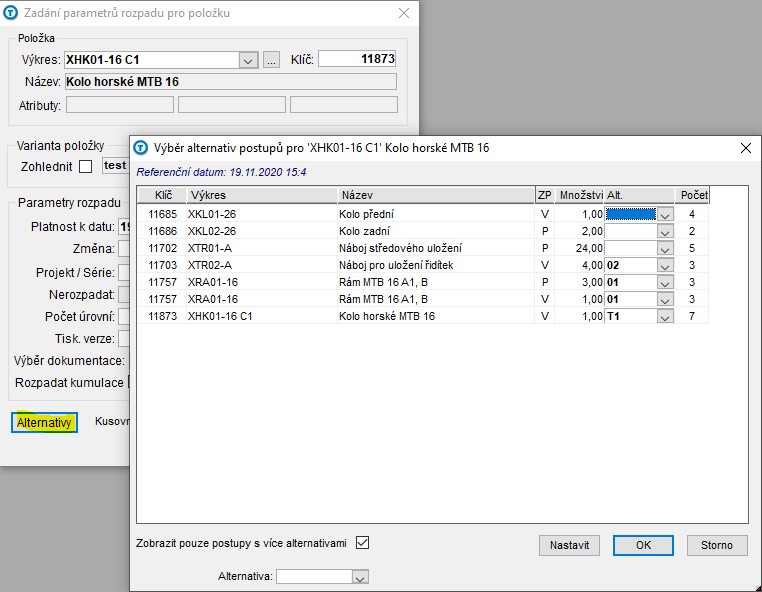

Výběr alternativ postupů pro rozpady struktury a kalkulace

Dialogová okna pro zadání jedné nebo více položek rozpadu byla doplněna o tlačítko Alternativy. Po jeho stisku se objeví výpis všech položek rozpadu struktury a jejich technologických alternativ,

s vybranou implicitní alternativou. Volba Zobrazit pouze postupy s více alternativami umožňuje odfiltrovat do dialogu pouze postupy, které mají více alternativ. Volba se pamatuje pro opětné vyvolání.

Z nabídky lze vybrat preferovanou alternativu postupu pro danou položku rozpadu, která se uloží tlačítkem OK.

Některé výstupní sestavy (Porovnání rozpadu, Porovnání kalkulace) umožňují vybrat alternativy pro rozpad každého řádku zadání (viz. tlačítko Alt. u každého řádku).

Při zadání alternativ ke každému řádku se bere v úvahu zadání k celkovému rozpadu v případě, že k řádku nebyly žádné alternativy definovány.

Údaje

▪Klíč - klíč položky

▪Výkres - číslo výkresu položky

▪Název - název položky

▪ZP - způsob pořízení položky

▪Množství - množství položky

▪Alt. - alternativa postupu (výběr z rozbalovací nápovědy)

▪Počet - počet alternativ

Ovládání

▪Zobrazit pouze postupy s více alternativami - pokud je zaškrtnuto, v seznamu se zobrazí pouze položky s více alternativami

▪Alternativa - zadání implicitní alternativy, kterou lze pomocí volby Nastavit aplikovat na všechny zobrazené položky, nastavení se provede pouze v případě, že pro příslušnou položku zadaná

alternativa existuje

▪Nastavit - viz. Alternativa

▪OK - potvrdí se volba alternativy

▪Storno - ukončí okno bez uložení změn

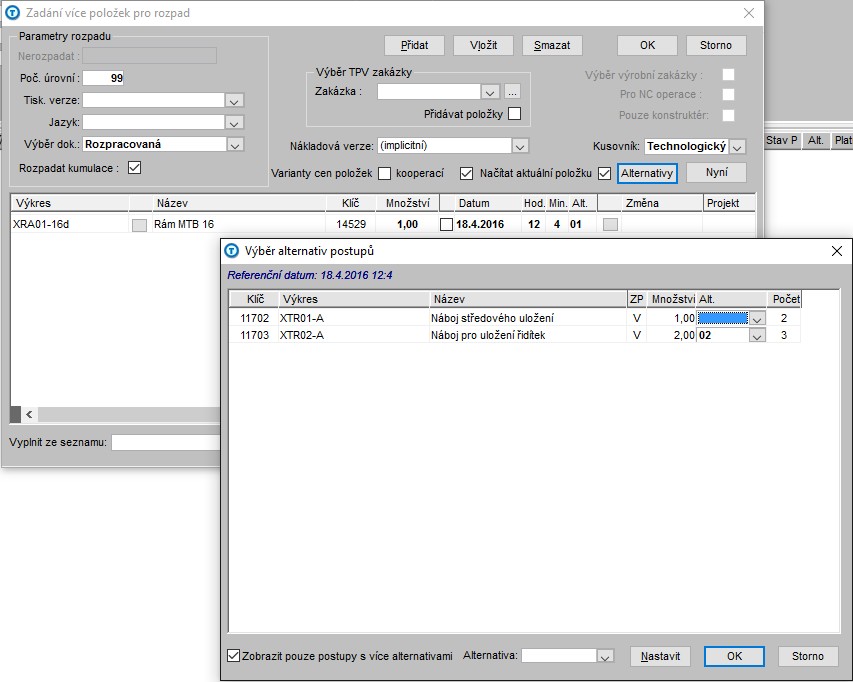

Parametry rozpadu pro zadání více položek

Pro výběr položky, ke které je požadováno zobrazit kusovníkový rozpadu, se použijí následující parametry:

Skupina Položka - grid

vyhledávání probíhá automatické vyhledávání dle zadaného čísla výkresu nebo >> Rozšířený výběr položky Stisknutím ikony “(...)“ umístěné vpravo od čísla výkresu se vyvolá formulář

Výběr položky, ve kterém vyplníme libovolný počet polí z výběru (Postavení, Klasifikace, Platnost, Klíč, Název, Výkres, Atributy, Rozměry, Třída, Popis).

▪Název - název položky se doplní automaticky po zadání čísla výkresu položky, nebo jej lze vyplnit jako výběrové kriterium pro použití funkce Vybrat.

▪Množství - údaj o množství pro rozpad.

▪Datum - datum, ke kterému má proběhnout rozpad (pomocí checkboxu se označí aktuální datum)

▪Alt. - vyvolá se dialogové modální okno Výběr alternativ postupů pro ...

▪Změna - vyvolá se okno Výběr změn , také při zadávání více položek pro rozpad lze pro danou položku zadat nebo vybrat změnu z rozbalovacího menu, v nabídce změn se vypisují změny

aplikované nad zadanou položkou, jako drop down nápověda v poli Změna se nabízí všechny změny pro danou položku, včetně změn technologických pro všechny alternativy postupů, výpis

je setříděn dle datumu platnosti změny sestupně

▪Projekt - vyvolá se okno Výběr projektu

▪Série - vyvolá se okno Výběr série

▪Varianta rozpadu - vyvolá se okno Výběr varianty nebo pomocí ikony ... Zadání varianty pro položku

▪ID Zakázky - předvyplní se automaticky výběrem TPV zakázky

Skupina Parametry rozpadu

která postavení položek se nemají rozpadat. Po použití této volby proběhne rozpad pouze těch položek, které nejsou ve výčtu uvedeny. Tlačítkem ( …) se zobrazí výčet všech postavení.

Myší lze označit jeden nebo více záznamů (CTRL+KLIK).

▪Poč. úrovní rozpadu - maximální počet úrovní pro rozpad (default 99)

▪Zohlednit cizí mat. - volba určuje, zda se má při rozpadu brát v úvahu způsob zajištění jednotlivých položek (Cizí materiál)

▪Tisková verze - výbět tiskové verze dokumentu U položek, kde jsou pro příslušnou tiskovou verzi definovány názvy a atributy, zobrazují se

v dokumentech. Pokud položká nemá tiskovou verzi definovánu, zobrazí se název a atributy tak, jak jsou definovány u položky.

▪Jazyk - vyplní se automaticky s volbou tiskové verze

▪Výběr dokumentace - zohlednění stavu dokumentace pro výpis (Rozpracovaná, Schválená, Schválená včetně změn)

Skupina Výběr TPV zakázky

▪Zakázka - výběr položky, která je použita v dané TPV zakázce. Zadáním zakázky se předvyplní seznam položek pro rozpad.

▪Přidávat položky - pokud je zaškrtnuto, původní zadání položek rozpadu zůstává a přidávají se další položky výběrem TPV zakázky, pokud není zaškrtnuto, stávající seznam položek se před

přidáním položky z TPV zakázky smaže.

Skupina Ostatní volby

▪Nákladová verze - výběr z rozbalovacího menu Nákladová verze ( >> Položka > Záložky > Nákladové verze )

zadaná u položky podobně jako u materiálu, a náklady se objeví v poli „Náklady na polotovary (kumulace)“ . Pro kalkulaci TPV zakázky lze ovlivnit nastavení kalkulace z hlediska nákladů na

polotovary (kumulace) pouze globálně v doplňujícím nastavení systému volbou Rozpadat polotovary (kumulace) v modulu Administrátor

▪Alternativní materiály - při rozpadu zohledněny alternativní materiály postupu

▪Výběr výrobní zakázky - nastavením zaškrtnutí tohoto pole u sumarizovaných rozpadů je možno nastavit výběr zadání buď z TPV zakázky nebo z Výrobní zakázky IS Dimenze (platí pouze

pro nastavení s IS Dimenze). Pokud systém pracuje samostatně, nabízí se automaticky TPV zakázka.

▪Pro NC operace -

▪Pouze konstruktér - provede se pouze kontstrukční kontrola rozpadu bez ohledu na úplnost technologické dokumentace. Rozpisky ve stavu K jsou při tom brány jako hotové a nezobrazují se

v kontrolním výpisu.

▪Načítat aktuální položku - do zadání rozpadu se načte automaticky aktuální položka, pokud je zaškrtnuto, načítá se do zadání aktuální položka se kterou se právě pracuje, v opačném případě

se pamatuje poslední zadání

▪Nyní - datum rozpadu se předvyplní hodnotou aktuální datum a čas

▪Alternativy - vyvolá se dialogové modální okno Výběr alternativ postupů pro ..., viz. Parametry rozpadu pro zadání jedné položky

▪Varianty cen pro položky - viz. Varianty cen

▪Varianty cen pro kooperace - viz. Varianty cen

▪Vyplnit ze seznamu - pro vyplnění položek zadání rozpadu lze použít seznam, který se vybere nebo zadáte v poli Vyplnit ze seznamu, seznam musí být typu Položky, Rozpisky nebo Postupy,

v nabídce výpisu seznamů vyvolaném pomocí volby Vyplnit ze seznamu se vypisují pouze ty seznamy, které je možné použít pro předvyplnění zadání položek (seznamy obsahující záznamy typu

Položky, Kalkulace, Rozpisky nebo Postupy)

▪Měna - viz. Zadávání měny a VZP do kalkulací

▪Kurz - viz. Zadávání měny a VZP do kalkulací

▪Vzorec - viz.Zohlednění kalkulačního vzorce a metodiky kalkulace IS Dimenze++

▪VZP - viz. Zadávání měny a VZP do kalkulací

Ovládání

▪Přidat - přidá další řádek do zadání položek rozpadu

▪Vložit - přidá další řádek do zadání položek rozpadu

▪Smazat - smaže označený řádek ze zadání položek rozpadu

▪Tisk - zobrazí zadání rozpadu ve formě Náhled před tiskem

▪OK - dle zvolených parametrů rozpadu se načte se příslušná výstupní sestava

▪Storno - ukončí okno bez uložení změn

Odečty materiálů a položek u rozpadů, kalkulací a norem

Do množství položky při zadávání sumarizovaných rozpadů v modulu Konstruktér nebo při aktualizaci seznamu položek v TPV zakázce v modulu Manažer zakázek lze zadat zápornou hodnotu.

To umožňuje provádět např. odečty materiálu nebo náhrady materiálu za jiný pro předkalkulace a cenové nabídky, aniž by se muselo zasáhnout do struktury – pouhým zadáním položek rozpadu.

Podobně je záporné množství položky zohledněno i ve výpočtu souhrnné výkonové normy a předkalkulace i pro vyráběné položky.

Souhrnné rozpady - volba položek z více zakázek

U všech sestav, kde se používá dialog “Zadání více položek pro rozpad” je možno provádět výběr položek z TPV zakázek. Volba se provede zaškrtnutím pole Přidávat položky a rozkliknutím

okna Zakázka (nebo ikona (...) pro rozšířený výběr zakázky). Po označení zakázky a potvrzení volby tlačítkem OK se položka nebo položky zakázky přenesou do zadání.

Zadání způsobu výběru dokumentace do rozpadů

Parametry rozpadu

▪Rozpracovaná - během rozpadu systém vyhledává v rozpracované dokumentaci dle datumu rozpadu, případně dle série.

▪Schválená - během rozpadu vybírá systém pouze ty rozpisky a postupy, jejichž modifikace byly schváleny (stav H)

▪Schválená včetně změn - během rozpadu vybírá systém pouze ty rozpisky a postupy, jejichž modifikace byly schváleny (stav H) a zároveň jejichž změny byly schváleny (stav změny H).

K této volbě je možné zapnout nastavení systému Úroveň schvalování změn.

▪Schválená (R) - během rozpadu vybírá systém pouze ty rozpisky a postupy, jejichž modifikace byly schváleny (stav H). Pokud se nenaleznou, do rozpadu se zahrnou pro danou položku nejbližší

modifikace k danému datumu rozpadu bez ohledu na stav.

▪Schválená včetně změn (R) - během rozpadu vybírá systém pouze ty rozpisky a postupy, jejichž modifikace byly schváleny (stav H) a zároveň jejichž změny byly schváleny (stav změny H).

Pokud se nenaleznou, do rozpadu se zahrnou pro danou položku nejbližší modifikace k danému datumu rozpadu bez ohledu na stav.

Poznámka: Způsoby výběru Schválená (R) a Schválená včetně změn (R) byly doplněny z toho důvodu, že při rozpouštění do výroby je nežádoucí rozpouštět prázdné rozpisky, pokud má položka

nějaké komponenty a operace, byť neschválené, tak aby bylo možné tyto také rozpustit..

Informace o parametrech rozpadu

Ve výpisech stromu, strukturního kusovníku apod. se objevují v zápatí zkratky parametrů rozpadu pro lepší orientaci v sestavách:

▪PU – počet úrovní¨(číslo)

▪ZP – zohlednění způsobu pořízení (zajištění) (Ano/Ne)

▪OS – opakovat sestavy (Ano/Ne)

▪RK – rozpadat kumulace (Ano/Ne)

▪AM – zohlednit alternativní materiály přiřazené k alternativám postupů (Ano/Ne)

▪VD – způsob výběru dokumentace (Rozpracovaná/Hotová/Změna)

Import a export seznamu zadaných položek pro rozpad

V modulu Konstruktér lze v dialogu Zadání více položek pro rozpad zadané položky uložit jako seznam do souboru a také z uloženého souboru jako seznam načíst do aplikace TPV2000Plus pomocí

pravého tlačítka myši ( Kontextové menu ). Seznam je uložen na lokální disk s extenzí *.sez.

Ovládání

▪Uložit data - uloží seznam položek zadání so souboru typu *.sez.

▪Načíst data - načte seznam položek zadání rozpadu ze souboru typu *.sez.

Varianty cen pro položky a kooperace

Check box Varianty cen pro položky/ pro kooperace - pokud je zaškrtnut, berou se v úvahu varianty cen (závislé na množství položky) pro položky nebo kooperace (je-li cena kooperace zadána

odkazem do katalogu kooperací). Varianty cen mají přednost před nákladovou verzí a aktuální cenou. V předešlých verzích nebylo možné zahrnutí variant cen při zadání položek pro kalkulaci ovlivnit.

Braly se v úvahu vždy pokud byly zadány a množství položky bylo v zadaném intervalu. Navíc cena uvedená v nákladové verzi měla přednost před cenovou variantou, nyní je tomu naopak.

Zadávání měny a VZP do kalkulací

Do kalkulací, které se zadávají přes dialogové okno Zadání více položek pro rozpad, byla přidána možnost zadání měny a variabilního způsobu pořízení VZP. Při výběru konkrétní měny se automaticky

dotáhne její aktuální kurz (pokud je u měny evidován). Kurz měny je možno ručně upravit. Vybraná měna a její kurz se pak zobrazuje v jednotlivých sestavách (materiálová a výkonová norma,

předkalkulace …).

Zohlednění kalkulačního vzorce a metodiky kalkulace IS Dimenze

Konstruktér – Dokument – Předkalkulace - Souhrnná - Vzorec

V TPV2000Plus je nyní možné použít ve výpočtu kalkulace při nastavené spolupráci s IS Dimenze metodiku kalkulace a případně vybrat kalkulační vzorec Dimenze++. Předpokladem je nastavení metodiky

kalkulace Dimenze++ v nastavení systému v modulu Administrátor.

Pokud se vzorec nevybere, je aplikován implicitní vzorec z IS Dimenze++.

Nastavení velikost okna Zadání více položek pro rozpad

Velikost okna Zadání více položek pro rozpad lze nyní měnit myši posunem dolního pravého okraje tohoto okna.

Parametry rozpadu - zadání klíče položky

U formulářů pro Zadání parametrů rozpadu pro položku a Zadání více položek pro rozpad byla rozšířena možnost zadat nejen číslo výkresu položky ale i klíč položky.
