Funkce vyvolá dialogové okno Konstrukční modifikace - záložku Výběr, kde lze vyhledávat v číselníku konstrukčních modifikací.



Údaje



Zadávané údaje

▪Změna - změna, ke které se aktuální modifikace vztahuje, výběr změny z rozbalovací nápovědy

▪Popis - popis aktuální modifikace

▪Index - index aktuální modifikace (alfanumerická hodnota - A,B,C, A1, B1, C1, ...)



Údaje ke čtení

▪Výkres - číslo výkresu položky

▪Klíč položky - klíč položky (interní údaj databáze)

▪Název - název položky

▪Modifikace - číslo modifikace (závisí na nastavení kroku modifikace) : Systém (SSNS)

▪Stav - stav hotovosti modifikace (Rozpisky): P-Prázdn., R-Rozpracováno, K-Schváleno konstrukčně, H-Schváleno, Z-Změna, O-Oprava, X-Storno, T-Technologie, D-Dokončeno, C-Zkontrolováno

▪Platí od - datum platnosti změny pro aktuální modifikaci

▪Projekt - název projektu pro aktuální modifikaci: Projekty (KAPJ)

▪Série - číslo série pro aktuální modifikaci ( Projekty (KAPJ) ... záložka Série)

▪Autor - uživatel, který modifikaci zapsal (systém doplní automaticky po zapsání modifikace rozpisky).Implicitně se zapíší shodné údaje jako do pole Vytvořil. Rozpisku jde dále autorizovat volbou

    z menu Autorizovat > Rozpiska, čímž se do pole Autor zapíše  aktuálního uživatel, který dialog autorizace vyvolal.

▪Dne - datum autorizace

▪Kl. mod. - klíč modifikace (interní údaj databáze)

▪Konstr. - uživatel, který schválil modifikaci rozpisky do stavu “K“ nebo “H“.(systém doplní automaticky po schválení modifikace rozpisky).

▪Dne - datum schválení modifikace rozpisky do stavu K nebo H

▪Technolog - uživatel, který schválil modifikaci postupu do stavu “H“.(systém doplní automaticky po schválení modifikace postupu).

▪Dne - datum schválení modifikace postupu

▪Dokončil - uživatel, který schválil modifikaci rozpisky do stavu “D“.(systém doplní automaticky po schválení modifikace rozpisky)

▪Dne - datum schválení modifikace rozpisky do stavu D

▪Kontroloval - uživatel, který schválil modifikaci rozpisky do stavu “C“.(systém doplní automaticky po schválení modifikace rozpisky)

▪Dne - datum schválení modifikace rozpisky do stavu C

▪Vytvořil - uživatel, který modifikaci vytvořill (systém doplní automaticky po zapsání modifikace rozpisky)

▪Dne - datum vytvoření modifikace (doplní systém).

▪Opravil - uživatele, který prováděl úpravy modifikace ve stavu “R“ a změnu uložil do databáze tlačítkem Zapsat (systém doplní automaticky po zapsání modifikace rozpisky).

▪Dne - datum opravy modifikace (doplní systém)



Záložky



▪Výběr (1/24) - slouží pro zadání výběrového kritéria pro konstrukční modifikace

▪Detail - zobrazí konstrukční modifikace odpovídající zadanému výběrovému kritériu

▪Přídavný text - zobrazení a aktualizace přídavného textu konstrukční modifikace, možnost zadání libovolně dlouhého přídavného textu k modifikaci, text lze zapsat buď ručně, nebo kopií přes schránku

    MS Windows (CTRL+C > CTRL+V). Přidání dalšího řádku přídavného textu se provede klávesou ENTER.

▪Protokol úprav - zobrazí protokol úprav pro vybranou modifikaci (rozdíly + - oproti předešlé modifikaci), V záložce Protokol úprav je porovnání aktuální a předešlé změny rozpisky. Výpis co se má

    provnávat  je nastavitelný správcem systému. U vložené nové komponenty v protokolu úprav je zaznamenáno i množství a MJ.

▪Použití v projektech - použití konstrukční modifikace v projektech

▪Zakázky - volba zakázek, v nichž se má daná modifikace upřednostnit

▪Historie stavů - evidence historie stavů rozpisky (Datum - datum změny stavu, Stav - poslední stav (R, H), Puv.stav - původní stav, Poznámka - poznámka k danému stavu (změny nebo modifikace))

▪Historie - zobrazí historii změn údajů dané konstrukční modifikace



Ovládání



▪Změna - otevře okno Změny (výběr a aktualizace změnových protokolů)

▪Načíst seznam - načte seznam konstrukčních modifikací odpovídající zadanému výběrovému kritériu

▪Vyprázdnit - vyprázdní výběrový formulář

▪Stop - zastaví načítání a zobrazí načtené technologické modifikace

▪Přílohy - zobrazí dialogové okno Správa příloh, kde je možno přiřadit přílohy k dané konstrukční modifikaci

▪Vložit - vloží novou konstrukční modifikaci

▪Smazat - smaže označenou konstrukční modifikaci

▪Zapsat - uloží novou konstrukční modifikaci nebo změny provedené u stávající modifikace

▪Zneplatnit - provede zneplatnění konstrukční nebo technologické modifikace, viz. >> Zneplatnit modifikace

▪Umrtvit - pokud položka nevstupuje do žádných vyšších vazeb jako komponenta, lze umrtvit její vazby, operace a související dokumenty, nejprve je nutno zjistit, kde je daná položka použita, pomocí nové

    změny se nahradí jinou položkou a pak se použije tlačítko Umrtvit, které k poslední použité změně zneplatní všechny vazby, operace a dokumenty, umrtvení lze provést hromadně pro více označených

    modifikací najednou, viz. >> Změny > Vybrat (TPZM) > Hromadné umrtvení objektů v rámci dané změny

▪Opravit - přepne schválenou konstrukční modifikaci do stavu O-oprava (otevření již schválené rozpisky do režimu aktualizace, aniž by se zapínalo změnové řízení (bez nabídky změnového protokolu),

    slouží pro opravu formálních chyb v rozpisce.

▪Schválit - schválí konstrukční modifikaci do stavu H-hotovo s příslušnými kontrolami

▪Opravit text - provede opravu přídavného textu označené modifikace, uživatel musí mít nastaveno právo pro rozpisku Profese a práva (SSAP) > Funkce > Práva pro > Rozpisky >  X -  povoleno

    opravit přídavný text schválené modifikace, opravu lze provést i u schválené  modifikace rozpisky, pokud nebyla schválena příslušná změna

▪Rozpiska - otevře pro označenou modifikaci Rozpisku

▪Tisková sestava - vytiskne aktuální údaje seznamu změnové historie nebo údaje o aktuální změně s textem poznámky, jednotlivé údaje jsou řazeny sestupně od nejvyšší do nejnižší

▪Storno - uzavře okno bez uložení změn



Zneplatnění modifikace

Možnost nastavit určitou modifikaci rozpisky nebo postupu jako neplatnou. Neplatná modifikace má stav X – storno a zůstává v databázi. Neplatná modifikace se nevybere do rozpadu položky ani

při použití volby výběru dokumentace Rozpracovaná. To platí i pro rozpouštění do výroby a komunikaci s IS.



Zneplatnění konstrukční nebo technologické modifikace se provede volbou Zneplatnit v dialogu pro správu modifikací ( Konstrukční modifikace (TPKM), Technologické modifikace (TPTM)).

V případě zneplatnění modifikace, která není poslední, nesmí být následující modifikace schválené.



Proces zneplatnění provede rekonstrukci odpovídajícího stavu objektu do následující modifikace vzhledem k jeho nejbližší nižší platné verzi. Po zneplatnění je nutné prověřit a poté schválit následující

modifikace.

V případě zneplatnění poslední modifikace je nastaven pouze stav objektu X – Storno. Platnost jednotlivých vazeb nebo operací se nemění. K rekonstrukci objektu do odpovídajícího platného stavu

dojde až  při založení další modifikace.



Pokud je provedeno zneplatnění konstrukční modifikace rozpisky, dojde zároveň k zneplatnění i příslušných technologických postupů se stejným identifikátorem změny.



Zneplatnit modifikaci rozpisky nebo postupu může pouze uživatel, který má právo pro schválení daného objektu.



Vkládání modifikací

> Tlačítko Vložit ...

Do historie položky lze vkládat konstrukční a technologické modifikace vázané k alternativě postupu. Je možno použít i datumy platnosti< než aktuální datum. Při této akci se automaticky ukončí

platnosti modifikace k předešlé změně a vloží se modifikace s číslem v intervalu mezi předešlou a následnou, např. 20 >25 >30. Pokud je nastaven krok číslování modifikací na 1, modifikace se vloží

a dojde k automatickému přečíslování.



Index výkresu

Na úrovni objektu Konstrukční modifikace je možno zadat pole Index výkresu. Pole umožňuje zadat ke každé konstrukční modifikaci příslušný výkresový index a tento index zobrazit a vytisknout ve

vybraných tiskových sestavách.



Zadání indexu výkresu

pole Index

Toto pole je samozřejmě výběrové, lze tedy podle něho vyhledávat. Délka pole je 10 znaků.



Dědění indexu výkresu

Pokud se vytvoří nová konstrukční modifikace, index výkresu se automaticky zkopíruje z předešlé modifikace. Pokud se index výkresu nemění, zůstane stejný, jako u předešlé modifikace, pokud ano,

je možno pole přepsat. U první modifikace je pole implicitně vyplněno prázdnou hodnotou.



Zobrazení a tisk indexu výkresu

Index výkresu je zobrazen v následujících tiskových sestavách:



▪Konstrukční modifikace (TPKM) > Tisk.sestava

▪Změny (TPZM) > Tisk.sestava

▪Strom podrobný (TPPS)



Poznámka:

U postupů lze obdobným způsobem zadat Technologický index, viz. Technologické modifikace (TPTM)



Nastavení implicitní hodnoty indexu výkresu

Implicitní hodnotu prvního indexu výkresu lze nastavit v tabulce tpv_config do pole index_vykresu, viz. TPV_CONFIG



Automatické založení KT změny u postupu

Pokud je založena u rozpisky nová modifikace výběrem konstrukční nebo konstrukčně technologické změny, založí se zároveň modifikace i u postupu, pokud je zaškrtnuto v katalogu postavení pro

příslušnou položku Založit postup. Funkce je obdobná jako při zadávání nové rozpisky nebo položky. Pokud Založit postup není zaškrtnuto, modifikace postupu se založí až po konstrukčním nebo

úplném schválení rozpisky.



Smazání modifikace rozpisky (režim aktualizace)

Pokud je rozpiska otevřena k aktualizaci libovolným uživatelem, nelze smazat jakoukoliv její modifikaci. Pokud je otevřena pro prohlížení, modfikace lze smazat, jestliže není smazání omezeno stavem

objektu.



Smazání konstrukční nebo technologické modifikace

Pokud ke konstrukční nebo technologické modifikaci nebyla provedena žádná změna v rozpisce nebo postupu lze tuto modifikaci smazat, není-li schválená. Jinak lze smazat vždy pouze poslední

neschválenou modifikaci rozpisky nebo postupu.

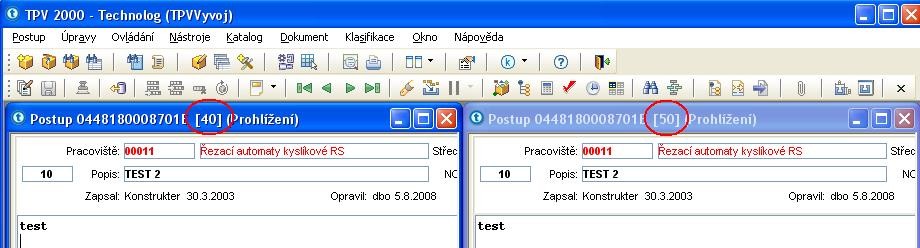

Otevření více modifikací stejné rozpisky a postupu

Konstrukční modifikace (TPKM)

Technologické modifikace (TPTM)



Možnost otevřít více libovolných modifikaci rozpisky a postupu pro stejnou položku a případně alternativu postupu najednou. Jinou modifikaci lze otevřít z historie modifikací (F3) nebo z výběru položek

a postupů. Do režimu aktualizace lze přepnout pouze jednu z otevřených modifikací pro stejný postup nebo rozpisku. Kopírovat operace a komponenty myší lze i z jiné modifikace téže rozpisky nebo

postupu.

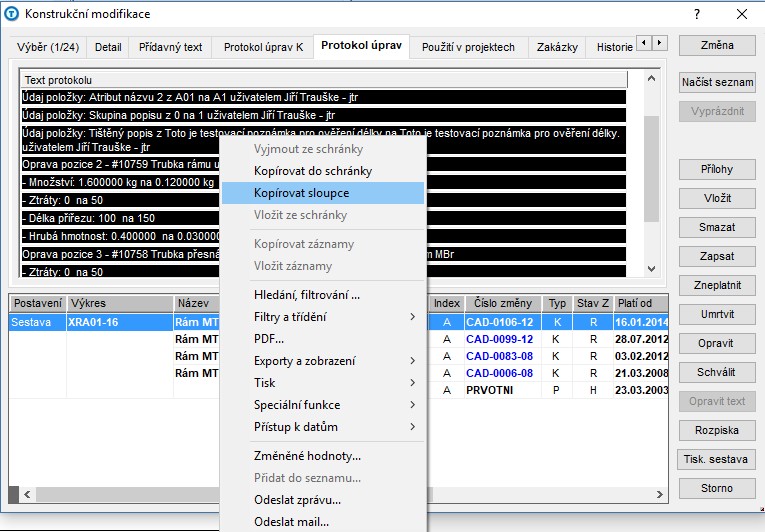

Kopie protokolu úprav rozpisky nebo postupu

Nově je umožněno kopírovat protokol úprav rozpisky nebo postupu (konstrukční nebo technologické modifikace, záložka Protokol úprav) do schránky volbou Kopírovat sloupce (pozor – nesmí být

nastavena možnost seřadit sloupce na klik).







Pro pochopení činnosti systému TPV2000Plus je nutné si uvědomit následující vztahy pro konstrukční a technologické modifikace:



▪Konstrukční rozpiska pro každou novou vyráběnou součást vzniká modifikací rozpisky ke konstrukční (K) nebo konstrukčně - technologické změně (KT).

▪Nový technologický postup může vzniknout pouze za předpokladu, že již existuje alespoň prázdná konstrukční rozpiska (první modifikace rozpisky).

▪V konstrukční části lze na konstrukční rozpisky aplikovat pouze změny typu K a KT (konstrukční a konstrukčně technologické).

▪V technologické části jsou na technologické postupy aplikovány modifikace ke změnám jak konstrukčním a konstrukčně technologickým (K, KT), tak ke změnám technologickým (T).

▪Pokud je již technologický postup založen, odpovídají jeho modifikace ke konstrukčním a konstrukčně technologickým změnám modifikacím rozpisky ke stejným změnám (konstrukční změny

    technologického postupu sledují konstrukční změny odpovídající rozpisky).


Modifikace postupů k technologickým změnám typu T jsou nezávislé na modifikacích konstrukčních rozpisek (týkají se pouze postupů). Příklad sledu konstrukčních a technologických modifikací.

Následující příklad ukazuje sledovanost konstrukčních změn v technologii pro položku 9516661 - Alternátor



Tabulka: Příklad sledovanosti konstrukčních změn v technologii




Konstrukce a technologie pro prototyp alternátoru vznikla konstrukční modifikací ke změně Z951. Během ověřování prototypu mohlo dojít k několika dalším modifikacím v konstrukci alternátoru, které

však nebyly systémem evidovány, protože se prováděly pouze opravou konstrukčních údajů, kdy je evidován pouze poslední stav dokumentu. Opravy byly umožněny tím, že změnový protokol je

definován jako Prototyp.

Další změna je definována jako Ověřovací série (pole Prototyp má hodnotu O). Proto mohlo být provedeno v rámci této modifikace na konstrukční i technologické dokumentaci alternátoru několik dalších

oprav, bez nutnosti zadávat další modifikaci (podobně jako pro Prototyp).

K datu platnosti od 1.10.2005 byla provedena na konstrukci alternátoru další modifikace ke konstrukčně technologické změně, definované jako Standardní (pole Prototyp má hodnotu S). Od zavedení

standardní změny nelze již v konstrukční ani technologické dokumentaci alternátoru po uzavření (schválení) modifikací provádět opravy. Jakékoliv další úpravy v dokumentaci je nutno již provádět

formou další modifikace. Tato konstrukční modifikace se projevila i v technologické dokumentaci pro výrobu alternátoru založením odpovídající technologické modifikace.

Další dvě modifikace technologického postupu, vázané k technologické změně TG101 a TG102, se konstrukční rozpisky pro alternátor nijak nedotkly (jedná se např. o změnu přípravku,

technologického pracoviště, apod.).

Další modifikace rozpisky, provedená v rámci konstrukční změny Z954, se projevila i v technologii. V době provedení této konstrukční modifikace existovala ke konstrukční dokumentaci alternátoru

i technologická dokumentace. Proto se založila při uvolnění rozpisky i další odpovídající technologická modifikace. Tato modifikace se na technologickém postupu nemusí nijak projevit, technolog je

však nucen uzavřením této modifikace alespoň potvrdit, že stávající stav postupu odpovídá i nové modifikaci konstrukční rozpisky.

Z příkladu je patrné, že od založení technologického postupu odpovídají konstrukční modifikace rozpisky technologickým modifikacím postupu. Naproti tomu technologické modifikace jsou nezávislé

na konstrukčních. Pokud konstruktér provede modifikaci konstrukční části, musí i technolog alespoň potvrdit odpovídající modifikaci technologického postupu.



Vložení modifikace před schválené modifikace



Systém lze nyní nastavit tak, že lze vložit modifikaci postupu nebo rozpisky do posloupnosti již schválených modifikací. Doposud bylo kontrolováno, že následující modifikace s vyšší časovou

platností než má vkládaná modifikace, musí být v neschváleném stavu. Nastavení platí rovněž i pro opravu modifikace. Nastavit do stavu Oprava lze libovolnou modifikaci a není tedy nutné postupovat

od nejvyšších modifikací.



Nevýhodou uvedeného nastavení je, že pokud se úprava v rámci vkládané modifikace má projevit v některé z vyšších modifikací jiným způsobem, než jak bylo provedeno systémem, musí do některé

z vyšších modifikací uživatel zasáhnout tak, že ji nastaví do stavu Oprava a pak provede požadovanou korekci v rozpisce nebo postupu. Jestliže dříve musely být všechny vyšší modifikace v

neschváleném stavu, byl uživatel nucen provést jejich schválení a tím byla větší kontrola ovlivnění vyšších modifikací úpravou, provedenou v rámci vložené modifikace.



Pro ovlivnění vyšších modifikací v rámci úprav, provedených ve vložené modifikaci (rozpisky, postupu), platí následující pravidla:



▪Při vložení nové pozice nebo operace se platnost od nastaví na číslo vložené modifikace a platnost do na nejbližší číslo vyšší modifikace pro stejnou pozici nebo operaci. Pokud v některé z

    vyšších modifikací tato operace nebo pozice neexistuje, platí do nekonečna, tj. průřezově přes všechny vyšší modifikace.



▪Při aktualizaci stávající pozice nebo operace se platnost od  nastaví na číslo vložené modifikace a platnost do na nejbližší číslo vyšší modifikace, v rámci níž byla tato pozice nebo operace

    aktualizována. Pokud aktualizována nebyla, úprava se projeví průřezově přes všechny vyšší modifikace.



▪Při smazání pozice nebo operace se nastaví platnost do na číslo aktuální modifikace a ve vyšších modifikacích pak není vidět, jestliže v rámci některé z vyšších modifikací nebyla aktualizována

    nebo vložena.



▪Při přečíslování pozice nebo operace v rámci vložené modifikace systém považuje danou operaci nebo pozici buď za vloženou novou, nebo za aktualizaci stávající a chová se tedy dle pravidla

    1 nebo 2.



Nastavení možnosti vkládat modifikace před schválené

Systém (SSNS) - Doplňující nastavení 2, příznak 23 – Povolit vložení modifikace před schválenou nastavit na hodnotu 1.



Evidence modifikací za stejným datem platnosti nad jednou položkou

Systém nyní umožňuje evidovat několik modifikací se stejným datem platnosti pro rozpisku nebo postup určité položky. Je tak umožněno během jednoho dne provádět více změn se stejným datem

platnosti, aniž by se musel zadávat čas platnosti. Jestliže uživatel při zakládání nové modifikace vybere změnu s datem platnosti, které již v rámci sledu modifikací existuje, založí se nová modifikace

za poslední modifikaci se stejným datem platnosti. Pokud neexistují modifikace s vyšším datem, modifikace se přidá za poslední, v opačném případě se vloží před nejbližší s vyšším datem.



Při prováděni rozpadu struktury položky nebo při rozpouštění do výroby se vždy vybere poslední modifikace s nejbližším nižším nebo stejným datem platnosti jako je datum rozpadu. Systém tak

umožňuje zadávat více změn během jednoho dne.



Nastavení zákazu vkládat modifikace se stejným datem platnosti

Systém (SSNS) - Doplňující nastavení 2, příznak 24 – Zakázat vložení modifikace se stejným datem nastavit na hodnotu 1.



Systém se pak chová stejně jako dříve, tj. pokud chcete provést více modifikací během jednoho dne, je nutné zadat též čas.



Úprava evidence změn k projektu a sérii

Pro větší variabilitu při evidenci změn k sériovým číslům namísto k datu platnosti byly provedeny úpravy v evidenci modifikací nad jednou rozpiskou nebo postupem.



Z hlediska evidence série a data platnosti platí:



▪Označení série je v rámci posloupnosti modifikací vzestupné, je možné evidovat za sebou více modifikací ke stejné sérii. Označení série musí být tedy větší nebo rovno označení série pro

    předešlou modifikaci.



▪Datum platnosti v rámci stejné série musí být větší nebo rovno (dle nastavení příznaku 24) datu platnosti předešlé modifikace, pokud je evidována ke stejné sérii.



▪Pokud je předešlá modifikace evidována k nižšímu číslu série, datum platnosti se nekontroluje.



Uvedená pravidla umožňují větší variabilitu při vkládání modifikací pro projekty a sériová čísla.



Příklad je uveden na obrázku níže:



▪Položka vznikla změnou P1-0001/10 k sérii P1S2 s datem platnosti 14.2.2010

▪16.2.2010  byla zavedena nejprve modifikace pro změnu P1-0006/10 k sérii P1S3 a poté vložena modifikace pro změnu P1-0009/10 k sérii P1S2.

▪17.2.2010  byla vložena modifikace pro změnu P1-0005/10 pro sérii P1S2 a další den změna P1-0002/10 pro sérii P1S3.



Datum platnosti tedy nemusí být v případě evidence změn k sérii vzestupné, hlavním kritériem pro provádění rozpadů je označení série a nikoliv datum platnosti.

Při prováděni rozpadu struktury položky nebo při rozpouštění do výroby se vždy vybere poslední modifikace s nejbližším nižším nebo stejným označení série, jako je zadaná série rozpadu.





Změnová historie rozpisky je tvořena seznamem všech modifikací, které byly na rozpisce provedeny od jejího založení. Funkce zobrazuje přehled změnové historie pro rozpisky a umožňuje provádět

vyhledávání, aktualizaci a uzavírání modifikací rozpisky. Pokud se funkce vyvolá z rámu aplikace, je nutno nejprve vyplnit výběrové kriterium pro výběr položky, ke které se má zobrazit změnová

historie. Při vyvolání z okna Výběr položek nebo, Rozpiska se rovnou zobrazí aktuální změnová historie. Změnovou historii pro danou rozpisku lze aktualizovat a mazat . Ke každému záznamu modifikace

lze zadat stručný popis modifikace a libovolně dlouhý přídavný text. Okno obsahuje dvě datová okna (údaje o modifikaci a seznam modifikací) a editační okno pro zadávání poznámky k modifikaci.



---
