Objekty postupu
Menu_Objekt_Objekty_Postupu
Contents
Hlavička (CTRL+SHIFT+H)
Zobrazí záhlaví technologického postupu. V záhlaví postupu lze editovat tyto údaje:
Zadávané údaje
▪Kmenové středisko - přiřazení postupu ke středisku, ke kterému bude evidován
▪Tvarová podobnost - kód tvarové podobnosti
▪Dávky - Minimální, Maximální, Transportní, Technologická. Systém při schválení postupu kontroluje, zda je technologická dávka definována. Technologická dávka je optimální dávka na kterou je
postup sestaven, slouží k výběru vhodné alternativy postupu do předkalkulací a pro rozpouštění do výroby. Minimální a maximální dávka určují rozmezí množství, kdy lze postup použít. Slouží pro
správné stanovení nákladů na postup v předkalkulacích z hlediska času TBC: Souhrnná (TPSP)
▪Poznámka - libovolná textová poznámka k hlavičce postupu
Údaje ke čtení
▪Stav - stav rozpracovanosti modifikace postupu
▪Standardní alternativa - zaškrtávací pole poskytuje informaci, zda se jedná o standardní alternativu (Alternativy postupů (KAAL)).
▪Počet operací - počet operací v postupu (systém počítá automaticky)
▪Autor - uživatel, který založil postup. Autora lze měnit pomocí volby Autorizovat > Postup
▪Datum - datum založení postupu
▪Zapsal - uživatel, který vytvořil postup
▪Datum - datum vyvtoření
▪Schválil - uživatel, který schválil postup
▪Datum - datum schválení
▪Opravil - uživatel, který postup provedl poslední aktualizaci postupu
▪Datum - datum aktualizace
Dvojklikem kamkoli na hlavičku postupu lze spustit funkci Kontrola postupu (Zkontrolovat).
Aktuální operace (CTRL+SHIFT+E)
Zobrazí detail aktuální operace označené v operačním sledu.
Další údaje operace (CTRL+SHIFT+J)
Pro aktualizaci výrobních údajů musí mít uživatel přiřazeno právo k postupu "V" - výroba ( Profese a práva (SSAP) ).
Skupina Kooperace
▪Druh - rozbalovací okno, lze vybírat hodnoty: N-nezadáno, E-externí, I-interní
Pokud je zvolena kooperace, pak se započítává vždy cena kooperace a ignorují se náklady na mzdy, přestože je u operace pracoviště s jiným druhem mzdy než Kooperace. Po nastavení kooperace
na E se při předkalkulaci a výkonové normě se uvažuje s cenou kooperace, která je uvedena u operace na 1 ks. V
předkalkulaci se pak sumarizovaná hodnota objeví v položce Náklady na externí kooperaci. Nastavením kooperace jako I (interní) je možno uvést u operace celkovou cenu operace na počet společně
vyráběných kusů (pole SVK) v operaci.
▪Typ - C(Cena) - cena se zadává ručně (dosavadní způsob), K(Katalog) - cena se zadává odkazem do katalogu kooperací
▪Katalog - je aktivní pouze pro volbu Typ = K
▪Cena - cena kooperace v Kč za 1 ks (externí kooperace) nebo na počet společně vyráběných kusů (interní kooperace)
▪Čas - čas kooperace
▪MJ času - měrná jednotka času kooperace
▪Partner - výběr z číselníku partnerských organizací ( viz. Partneři (KAPA) ).
▪Zadal - uživatel, který zadal kooperaci ( při uložení operace typu Kooperace je do tabulky operací (OPER) automaticky zapsán kód uživatele, který zadat kooperaci (Druh a cenu)
▪Datum - datum zadání kooperace a ceny
Zadání kooperace odkazem do katalogu kooperací
▪Typ C - cena se zadává ručně (dosavadní způsob)
▪Typ K - cena se zadává odkazem do katalogu kooperací. Pokud je potřeba použít již existující kooperaci z katalogu, je třeba zvolit číslo kooperace pro aktuální číslo pracoviště dané operace.
Pokud je nastaveno automatické číslování kooperací, stačí zadat pouze cenu kooperace, identifikátor kooperace se pak automaticky vygeneruje po zapsání operace. Pokud se upraví cena kooperace,
aktualizuje se i v katalogu kooperací, pokud daná kooperace nemá nastaven Zákaz aktualizace.
Skupina Výroba
▪Status - status operace
▪Aktivní souběžná operace -
▪Počet kapacitních míst - maximální počet kapacitních míst (vazba na IS Dimenze ++)
▪Překrytí - hodnota překrytí v procentech.
▪Ztráty - procento ztrát.
▪Vnořený postup - postup, přiřazený k této položce, se přidává jako podoperace k aktuální operaci při rozpouštění do výroby. Platí pro funkci rozpouštění do výroby při spolupráci s informačním
systémem Dimenze++. U ostatních IS lze využít tuto funkčnost dle aktuální implementace a možností těchto IS. Položku vnořeného postupu lze měnit společně s údaji pro kooperace ve funkci Výběr
operací ( Vybrat operace (TPVO) > tlačítko Upravit vedle pole Partner ).
▪Kód - kód operace (číselník)
▪Tisk textu - nucený tisk textu ve výrobní dokumentaci, kolikrát tisknout text ve výrobní dokumentaci, k operaci lze zadat do pole Tisk textu hodnotu, kolikrát tisknout nuceně text ve výrobě, po
předání do výroby se hned vedle této hodnoty objeví počet již provedených předání operace do výroby s tímto parametrem.
▪Poznámka: Funkce platí pro komunikaci s IS Dimenze++, dle podmínek implementace ji lze využít i u jiných IS.
Skupina Časy
▪Předoperační čas - předoperační čas ve zvolené časové jednotce.
▪Pooperační čas - pooperační čas ve zvolené časové jednotce.
▪Organizační čas - organizační čas operace, k operaci lze zadat organizační čas, tento čas se zadává pouze tehdy, pokud se má lišit od organizačního času zadaného u pracoviště, jinak se
nechává nevyplněný, implicitní hodnotu organizačního času lze zadat i u pracovišť: Pracoviště (KAPV)
▪Ověřeno TAC - zaškrtnutí checkboxu indikuje ověřený čas TAC.
▪Ověřeno TBC - zaškrtnutí checkboxu indikuje ověřený čas TBC.
Skupina Uživatelská pole
▪UP1 - uživatelské pole 1 (textové)
▪UP2 - uživatelské pole 2 (textové)
▪UP3 - uživatelské pole 3 (textové)
▪UP4 - uživatelské pole 4 (číselné)
Ostatní
▪Příznaky operace - použití příznaků se definuje v rámci implementace systému TPV2000Plus.
▪Druh - druh operace, rozbalovací okno, hodnoty Kontrolní, Standardní, Výrobní operace.
▪Normovač - kód uživatele, který normoval operaci (doplnil časy TAC a TBC - ručně, nebo automatickým výpočtem pomocí subsystémů normování PO-NOR-KA, TPVSO nebo NORTNS).
▪Dne - datum zadání časů TAC a TBC
▪Referenční typová operace -
▪EČ stroje - evidenční číslo stroje
▪Stroj - název stroje
▪SZP - skupina zaměnitelných pracovišť, výběr z rozbalovacího okna, definice SZP: Zaměnitelná pracoviště (KAZP)
▪Implicitní operace - příznak implicitní operace, zaškrtnut automaticky, zaškrtnutí má vliv na výběr operace při použití konstrukčních a technologických variant (Nezaškrtnuto - pokud v zadání
rozpadu není žádná konstrukční varianta a operace má definovanou podmínku použitelnosti, operace se nevybere, Zaškrtnuto - pokud v zadání rozpadu není žádná konstrukční varianta a operace
má definovanou podmínku použitelnosti, operace se vybere.)
▪Klíč kooperace

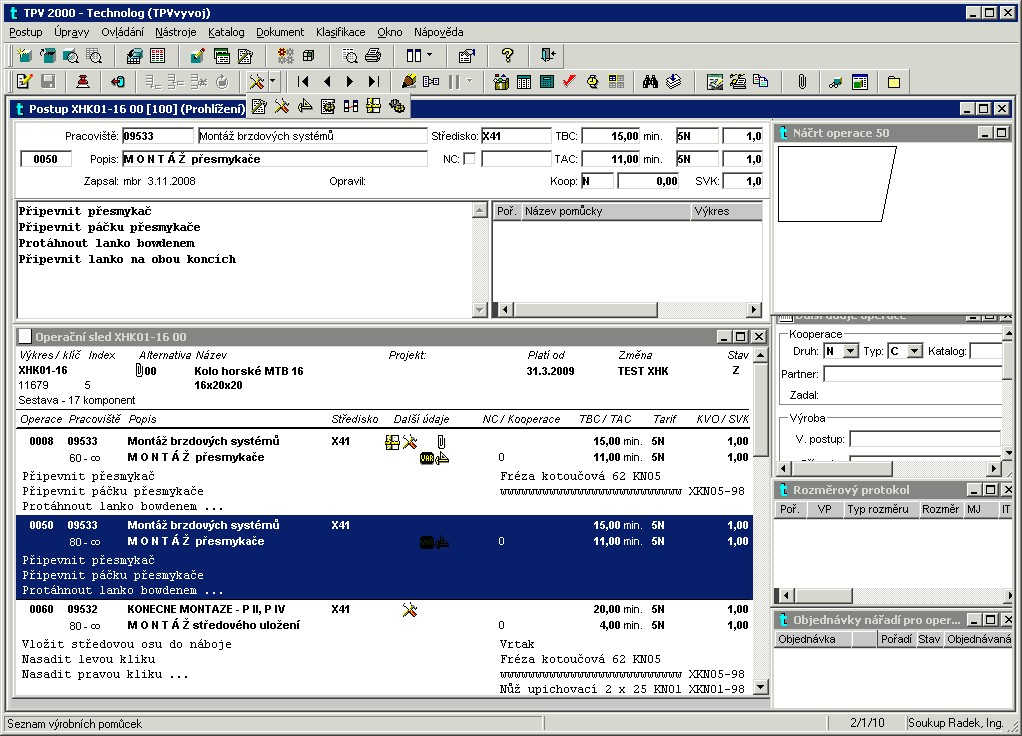

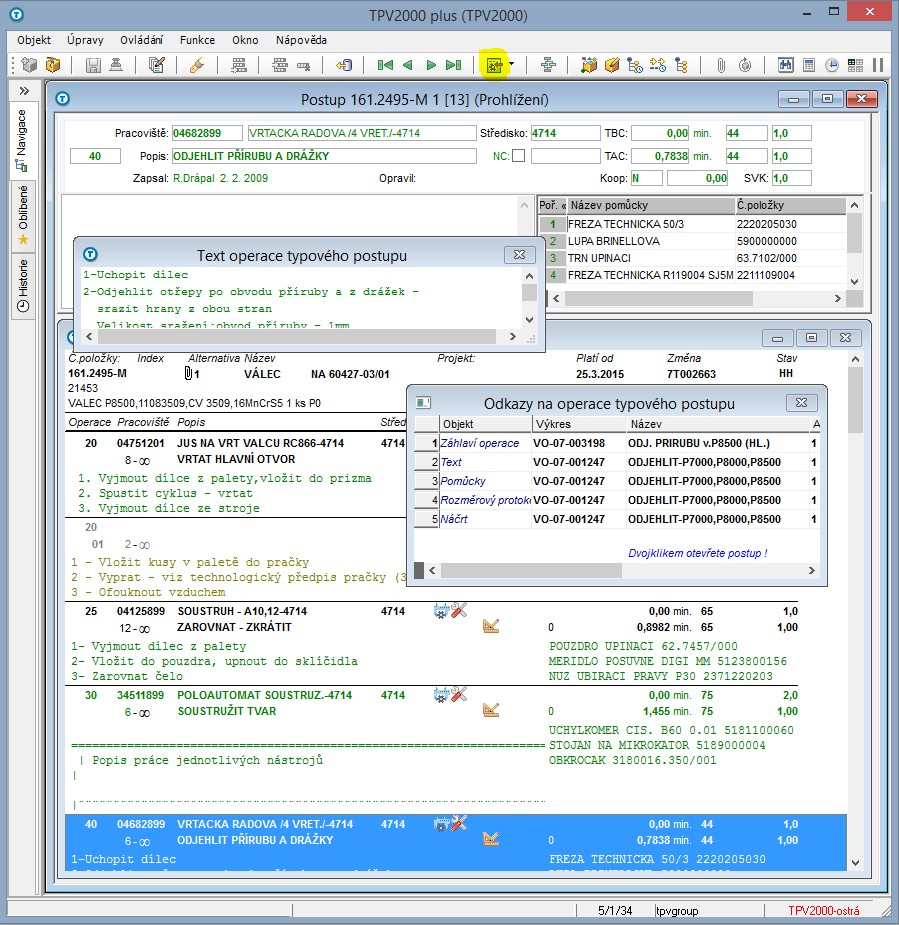

Operační sled (CTRL+SHIFT+A)
Zobrazí operační sled.
Přetahování operací myší
Operační sled
Operace lze označovat i v tiskových sestavách postupů (menu Dokument) a přetahovat je myší do operačního sledu při editaci postupu.
Komponenty operace (CTRL+SHIFT+K)
Zobrazí komponenty přiřazené k operaci označené v operačním sledu.
Do výpisu komponent, vstupujících do operace postupu bylo doplněno pole Ks do sestavy.
Operační sekce (CTRL+SHIFT+N)
Slouží k definici jednotlivých částí operace (úkonů) v případech, že k definici nejmenší jednotky výkonu nepostačuje samotná operace (hlavně u sériových a hromadných výrob, kde ne nutno co
nejpodrobněji popsat výrobní proces z hlediska časů, pomůcek, ...). V záhlaví operace se vždy zobrazují údaje pro implicitní sekci. Ke každé sekci lze zadat text a pomůcky. Tato funkčnost se dále
využívá hlavně pro vazbu na systémy pokročilého plánování APS, které vyžadují definici více alternativních zdrojů k jedné operaci (pracoviště, pracovní třídy, pomůcky, ...) včetně příslušných časových
norem.
Údaje
▪Název - název sekce, možno zadat ručně nebo výběrem z rozbalovacího okna - Slovník technologických instrukcí
▪Druh - rozbalovací okno, výběr druhu sekce (viz. Druhy operací (KADO) )
▪Pracoviště - rozbalovací okno Výběr pracoviště
▪Středisko - rozbalovací okno Výběr střediska
▪TBC - dávkový (seřizovací) čas
▪MJ - jednotka TBC
▪Třída - pracovní třída TBC
▪KVO - koeficient vícestrojové obsluhy TBC
▪TAC -jednotkový (procesní) čas
▪MJ - jednotka TAC
▪Třída - pracovní třída TAC
▪KVO - koeficient vícestrojové obsluhy TAC
▪SVK - společně vyráběné kusy
▪TOP - reference na text typové operace
▪KS - klíčové slovo referenční typové operace
▪Náčrt - příznak existence operačního náčrtu
▪Tisk - příznak tisku operacní sekce do operačních návodek
▪UP1 - uživatelské pole 1
▪UP2 - uživatelské pole 2
▪UP3 - uživatelské pole 3
▪UP4 - uživatelské pole 4
Ovládání
▪Vložit - vloží novou sekci (před aktuální pozici kurzoru)
▪Přidat - přidá novou sekci (za aktuální pozici kurzoru)
▪Smazat - smaže označenou sekci
▪Uložit - uloží novou sekci nebo změny provedené ve stávající sekci
Každá operace může mít maximálně 48 operačních sekcí a sekci 0, která se vztahuje k hlavičce operace. Pomocí této funkce lze zobrazit sekce 1 – 48 do kterých lze zadávat alternativní zdroje a
normativy. Do sekce 0 alternativní zdroje zadávat nelze, protože je vztažena k hlavičce operace. Pracoviště, středisko, pracovní třídy a časové normy hlavičky operace jsou tedy součástí sekce 0.
Každá sekce může mít jak tomu bylo doposud vlastní text operace, výrobní pomůcky a náčrt. Nyní k uvedeným údajům přibyly i údaje rozboru pro normování, protože pomocí funkcí pro výpočet norem
spotřeby času lze vypočítat časové normy příslušné sekce. Pokud je nutno tyto údaje zadávat k příslušné sekci, musí se do sekce přepnout. Do operační sekce se lze přepnout následovně:
▪Kliknutím na navigační tlačítka v záhlaví operace se přejde na sekci předešlou nebo následující (původní funkčnost)
▪Volbou Operační sekce a dvojklikem na sekci (původní funkčnost)
▪Dvojklikem na sekci v okně Operační sekce v aktualizačním formuláři postupu ( Operační sekce ). Dvojklikem mimo se přepne na implicitní sekci 0. V tomto okně lze též využít volby Přidat, Vložit,
Smazat, nebo promocí ikon.
Operační sekce - údaje o kooperaci
Do okna Operační sekce postupů byly doplněny údaje o kooperaci (pro následné využití ve výrobním modulu) a to:
▪Koop - kooperace Ano/Ne
▪Partner - název partnera
▪Cena - cena kooperace
▪Čas - čas kooperace
▪MJ - měrná jednotka času kooperace
Náčrt (CTRL+SHIFT+T)
Zobrazí náčrt připojený k operaci technologického postupu.
Operační náčrty různé velikosti
Při aktualizaci postupu je možné změnit velikost okna se zobrazeným náčrtem. Nastavení velikosti se ukládá v databázi společně s obrázkem náčrtu pro každý náčrt zvlášť. Toto nastavení je též
respektováno v tiskové sestavě Operační návodky. Každá operace nebo operační sekce může tak mít náčrt různé velikosti.
Paralelní operace (CTRL+SHIFT+B)
Zobrazí paralelní operace.
Souběžné operace (CTRL+SHIFT+U)
Souběžné operace jsou operace z technologických postupů pro různé součásti, které se ve výrobě mají vykonat souběžně ve stejný časový okamžik. Často se pro takovéto součásti používá termín
Protikusy. Jedná se třeba o dvě součásti, do kterých se má vyvrtat otvor pro budoucí smontování, nebo se musí vzájemně odměřit a upravit jejich tolerance pro budoucí montáž. Po provedení souběžných
operací se ale každá součást dále opracovává samostatně a vlastní montáž je pak provedena až v rámci technologického postupu pro sestavu.
V rámci operace lze definovat shluk souběžných operací pro jednu nebo několik různých součásti. Pokud se nadefinují souběžné operace pro součást A a B a poté pro součást B a C, je výsledek stejný,
jako když z operace pro součást A definujete jako souběžné operace pro součásti B a C nebo z operace pro součást C definujete souběžné operace součástí A a B.
Pro rozpad do výroby při spolupráci je důležité nastavení příznaku Aktivní souběžná operace, který lze nastavit v Dalších údajích operace. Pokud má tento příznak nastavena operace pro součást A
a u součástí B a C tento příznak není nastaven, systém se chová následovně:
▪Pokud je v rozpadu výrobní zakázky uvedena součást A, eviduje se při rozpadu do výroby, že musí být operace, která je definována jako souběžná, vykonána společně se souběžnými operacemi
součástí B a C. To znamená, že na některé z karet zadání výrobní zakázky musí být uvedeny i položky, které mají ve svém rozpadu i součásti B a C.
▪Pokud se rozpouští do výroby položka, ve které je obsažena součást C, evidence souběžných operací při rozpadu do výroby se neprovádí a součást může být vyrobena samostatně, bez čekání na
protikusy.
Výše uvedené platí pro rozpad do výroby při spolupráci s IS Dimenze++. U jiných systémů závisí tato funkce na možnostech konkrétního informačního systému.
Během aktualizace postupu lze zobrazit souběžné operace pomocí ikony nebo volbou Souběžné operace.
▪Přidání souběžné operace se provede přetažením operace myší z okna Výběr operace nebo z jiného postupu z jeho aktualizačního formuláře nebo z jeho výstupní sestavy. Operace se pustí v
okénku pro definici souběžných operací.
▪Smazání souběžné operace provedete volbou Smazat nebo přísušnou ikonou. Kursor musí být v okně Souběžné operace.
Dvojklikem na operaci v okně Souběžné operace se otevře příslušný technologický postup.
Do okna výpisu souběžných operací byla doplněna do PopUp menu na pravé tlačítko myši volba Smazat.
Výrobní pomůcky (CTRL+SHIFT+M)
Zobrazí výrobní pomůcky přiřazené k operaci postupu. Výrobní pomůcky k operaci jsou zobrazeny v pravém dolním okraji okna detailu operace. Výrobní pomůcky lze přiřadit k operaci postupu v režimu
aktualizace v okně Výrobních pomůcek. Dvojklikem na okno v detailu postupu nebo pomocí: Objekty postupu > Výrobní pomůcky (CTRL+SHIFT+M) lze otevřít okno Výrobní pomůcky.
Novou pomůcku lze vložit volbou Přidat (CTRL+INS) nebo Vložit (SHIFT+INS).
Pomůcku lze vybrat buď podle názvu - kliknutím na rozbalovací šipku, anebo podle dalších atributů - kliknutím na pole Název pomůcky nebo Výkres a pomocí volby Vybrat dle kontextu (F2).
Smazání lze provést volbou Smazat (CTRL+DEL).
Ke každé operaci lze zadat libovolné množství výrobních pomůcek. Funkcí Přečíslovat lze provést přečíslování atributu Pořadí dle souvislé číselné řady - 0, 1, 2, 3......n. Pole Název pomůcky a Výkres
mají vazbu na funkce Vybrat dle kontextu a Použití, pomocí kterých lze provést výběr nářadí nebo zobrazit operace všech postupů, do kterých nářadí vstupuje. U pomůcek lze editovat tyto údaje:
▪Množství - množství výrobní pomůcky potřebné k provedení dané operace
▪UP1, UP2, UP3 - uživatelská pole textového charakteru
▪UP4 - uživatelské pole číselného charakteru
▪Náhradní nástroj - příznak označující náhradní nástroj.
▪Tisk - příznak označující, zda se má pomůcka tisknout.
▪Zapsal, Dne - uživatel a datum vložení
▪Opravil, Dne - uživatel a datum aktualizace
Výrobní pomůcky lze také přiřadit k pracovišti pomocí menu Pracoviště (KAPV). Při aktualizaci postupu lze pomocí menu Zásobník nářadí (CTRL+SHIFT+Z) zobrazit pomůcky přiřazené k pracovišti a
přenést je k operaci postupu.
Kopie pomůcky - možnost kopírovat jeden řádek
Při kopii pomůcek do jiné operace se obdobně jako u rozměrového protokolu objeví dialog
▪Zkopírovat všechny záznamy
▪Zkopírovat pouze aktuální záznam
Rozměrový protokol (CTRL+SHIFT+P)
Zobrazí rozměrový protokol. Ke každé operaci lze přiřadit rozměrový protokol.
V režimu aktualizace lze pomocí menu Objekty postupu > Rozměrový protokol (CTRL+SHIFT+P) vyvolat okno Rozměrový protokol. Pomocí volby Vložit, Přidat lze přidávat rozměrové atributy.
Zadávané údaje
▪VP - dvojkliknutím na tomto poli lze přiřazovat výrobní pomůcky
▪Typ rozměru - lze vybírat z předdefinovaných typů
▪MJ - měrná jednotka rozměru (např. mm, cm, m, ...)
▪IT - stupeň přesnosti rozměru
▪Drsnost - požadovaná předepsaná drsnost
▪HT - horní tolerance
▪DT - dolní tolerance
▪Četnost - četnost měření
▪Poznámka - poznámka k měřenému rozměru
Údaje ke čtení
▪Zapsal - uživatel, který zadal měřený rozměr
▪Dne - datum zadání
▪Opravil - uživatel, který provedl aktualizaci měřeného rozměru
▪Dne - datum aktualizace
Zda se má při tisku postupu zobrazit rozměrový protokol lze volit v nastavení modulu pomocí Nastavení (TPNT).
Kopie řádků rozměrového protokolu
Kopie řádků v rámci aktuálního rozměrového protokolu
V rámci aktuálního rozměrového protokolu lze myší táhnout aktuální řádek rozměrového protokolu za sloupec Pořadí. Při puštění řádku se objeví menu:
▪Zkopírovat sem - vloží kopii taženého řádku před aktuální řádek
▪Zkopírovat na konec - přidá kopii taženého řádku na konec rozměrového protokolu

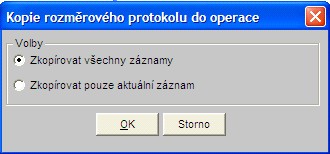

Kopie řádků rozměrového protokolu do jiné operace
Při spuštění rozměrového protokolu v jiné operaci ve výpisu operačního sledu se objeví dialog:
▪Zkopírovat všechny záznamy - přidá kopii všech řádků taženého rozměrového protokolu k rozměrovému protokolu operace, kde bylo provedeno puštění
▪Zkopírovat pouze aktuální záznam - přidá kopii taženého řádku rozměrového protokolu k rozměrovému protokolu operace, kde bylo provedeno puštění
Nastavení velikosti oken Rozměrových protokolů a nástrojových listů

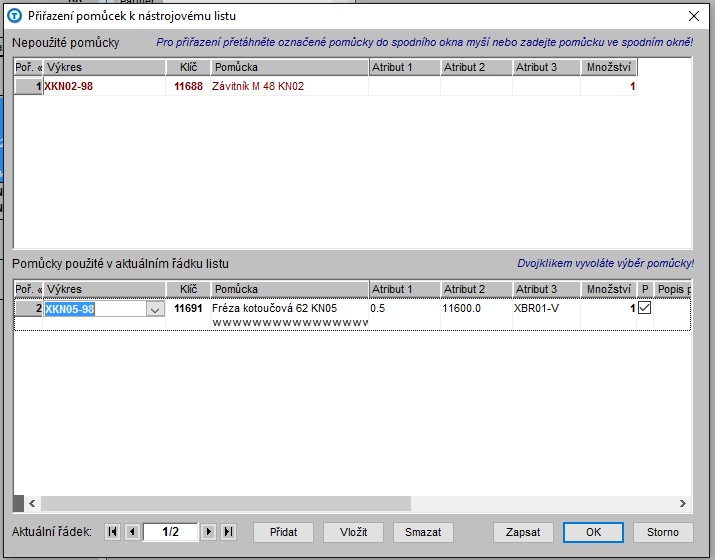

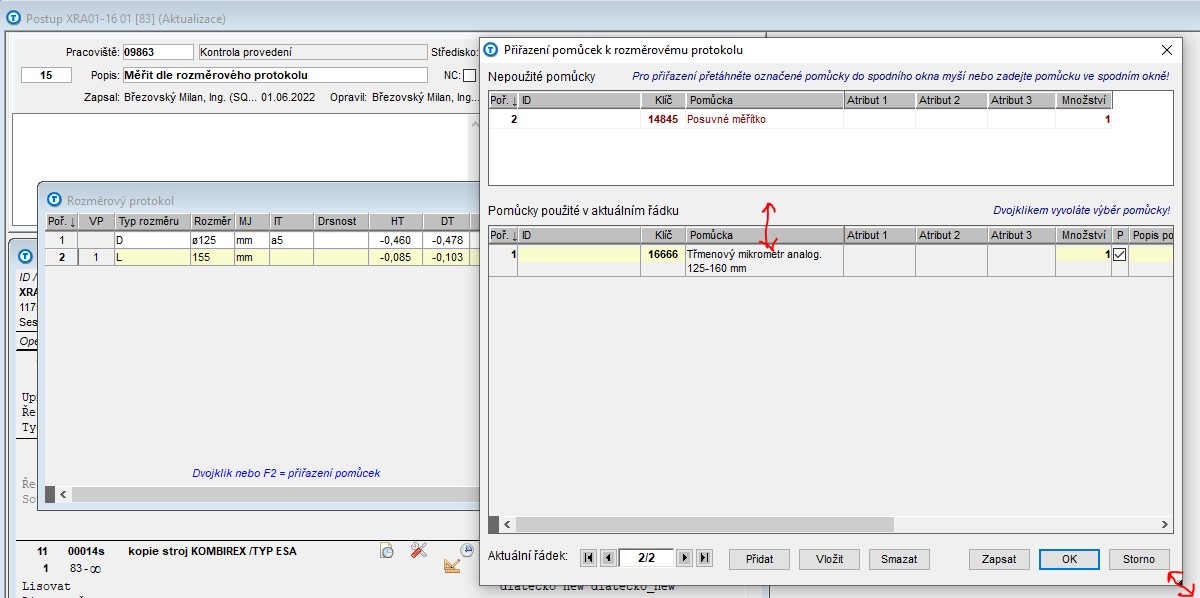

U dialogu pro přiřazení pomůcek k řádku nástrojového listu nebo rozměrového protokolu lze nyní měnit myší velikost okna a vzájemný poměr částí Nepoužité pomůcky / Pomůcky použité.

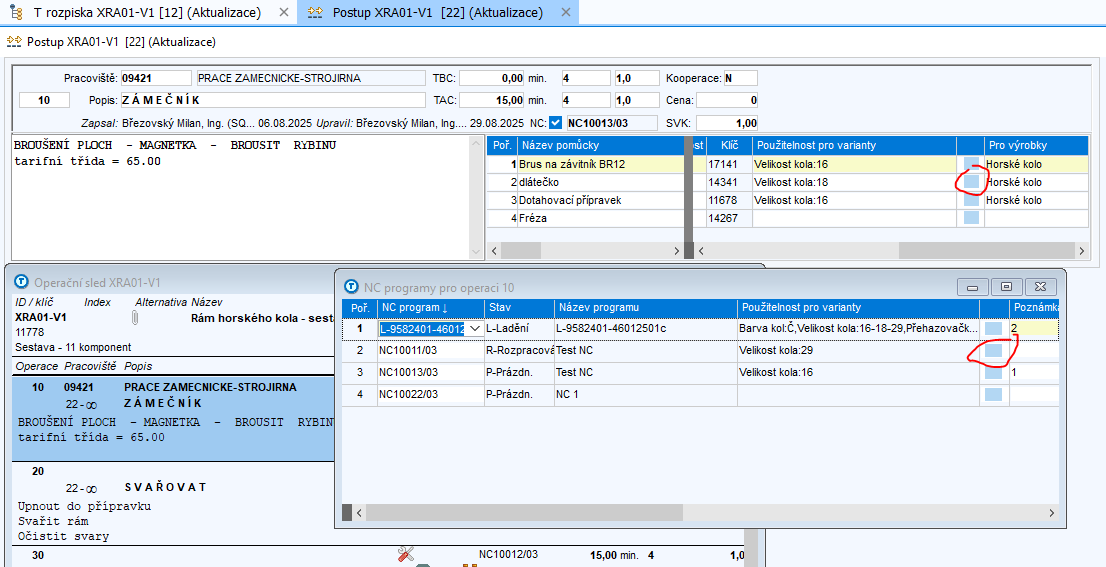

NC programy (CTRL+SHIFT+G)
Zobrazí NC programy pro vybranou operaci.
Nástrojový list NC (CTRL+SHIFT+I)
Zobrazí nástrojový list NC.Ke každé operaci lze přiřadit nástrojový list. V režimu aktualizace lze pomocí menu Objekty postupu > Nástrojový list (CTRL+SHIFT+I) vyvolat okno Nástrojový list. Pomocí
volby Vložit, Přidat lze přidávat rozměrové atributy.
Zadávané údaje
▪Označení listu - označení listu NL
▪ČN - číslo nástroje
▪NC program - číslo NC programu
▪VP - dvojkliknutím na tomto poli lze přiřazovat výrobní pomůcky
▪Poloha - poloha nástroje (např. horní, dolní, ...)
▪Vyložení X - souřadnice vyložení X
▪Vyložení Y - souřadnice vyložení Y
▪Vyložení Z - souřadnice vyložení Z
▪Typ - typ nástroje
▪Rádius - rádius nástroje
▪Korekce - korekce nástroje
▪Poznámka - poznámka k nástroji
Údaje ke čtení
▪Zapsal - uživatel, který založil záznam nástrojového listu
▪Dne - datum založení
▪Opravil - uživatel, který provedl aktualizaci nástrojového listu
▪Dne - datum aktualizace
Zda se má při tisku postupu zobrazit nástrojový list lze volit v nastavení modulu pomocí Nastavení (TPNT)
Do nástrojového listu byla doplněna pole Označení listu, Číslo nástroje a NC program. Lze zadat více listů rozměrového protokolu s různým označením (A, B…). Čísla nástroje (ČN) jsou k jednotlivým
listům přiřazována automaticky (1, 2…) ale číslo nástroje je možné ručně změnit (např. ČN = 2 na ČN = 3). K řádku nástrojového listu lze přiřadit NC program výběrem ze seznamu NC programů.
NC program se při uložení operace automaticky doplní do seznamu NC programů dané operace, pokud u operace není uveden.
Přiřazování nářadí a měřidel do nástrojových listů a rozměrových protokolů
F2 (kontextový výběr) nebo dvojklik na řádek nástrojového listu nebo rozměrového protokolu - vyvolá se DW Přiřazení pomůcek k nástrojovému listu
Ovládání
▪Přidat – přidání nářadí k nástrojovému listu
▪Vložit – vložení nářadí do nástrojového listu
▪Smazat – smazání nářadí
▪Zapsat – zapsání změn
▪OK - potvrdí a uloží zapsané údaje
▪Storno - ukončí okno bez uložení změn
Přiřazení pomůcky evidované u operace k nástrojovému listu lze provést přetažením označené pomůcky myší z horního okna do spodního. Nářadí lze také zadat bez toho, aby bylo předem vyplněno v
pomůckách postupu – pomocí tlačítka Vložit nebo Přidat. Po zápisu se založí zároveň jako pomůcka. Pokud pomůcka neexistuje jako položka, lze zadat alternativní popis položky pomůcky (ve sloupci
Popis položky). Alternativní popis položky se pak tiskne ve výstupní sestavě nástrojového listu nebo rozměrového protokolu namísto názvu pomůcky a čísla položky pomůcky.
Objednávky nářadí (CTRL+SHIFT+O)
Zobrazí objednávky nářadí pro vybranou operaci.
Vystavení objednávky
Objednat nářadí (CTRL+SHIFT+O)
Vyřízení objednávky

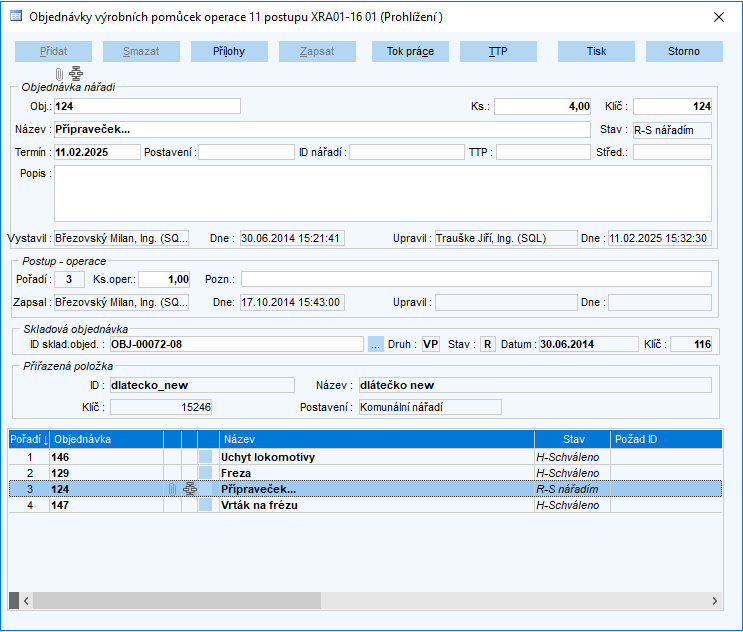

Vyřízení objednávky pomůcek

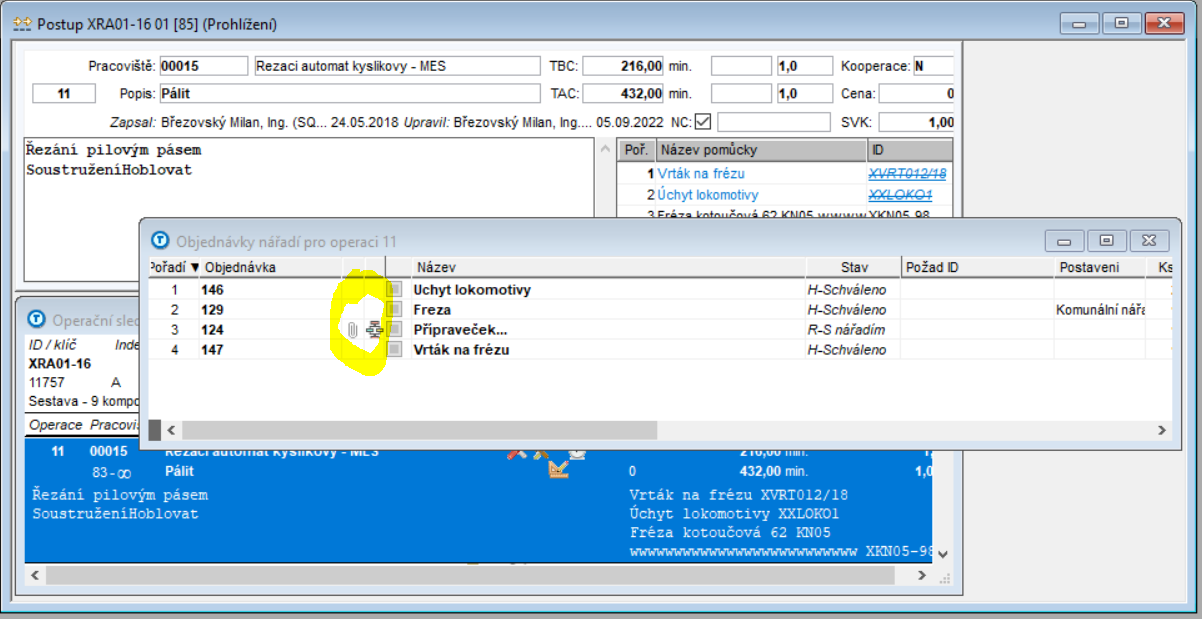

Dialog pro správu a vyřízení objednávky pomůcek lze vyvolat přímo z aktualizace technologického postupu kliknutím na tlačítko
u identifikátoru objednávky ve výpisu objednávek nářadí k operaci
nebo kliknutím na toto tlačítko v dialogu pro zadání a aktualizaci objednávky operace (>> Nástroje > Objednat nářadí).
Parametry návodky (CTRL+SHIFT+D)
Zobrazí parametry návodky pro vybranou operaci.
Použitelnost (CTRL+SHIFT+S)
Zobrazí použitelnost vybrané operace ve variantách.
Odkazy na operace TP (CTRL+SHIFT+Z)
Zobrazení údajů operace, vytvořených odkazem
Údaje operace, vytvořené odkazem, jsou zobrazeny zelenou barvou barvu (tmavě zelená barva – standardní alternativa, světle zelená barva – nestandardní alternativa). U pomůcek je zeleně pouze
pořadové číslo řádky. Text operace odkazem je zobrazen zeleně v samostatném okně.
V případě, že je text operace vytvořen odkazem, lze zároveň též psát do pole textu aktuální operace. V tiskové sestavě postupu se pak tento text objeví za textem, vytvořeným odkazem. Podobně lze
též za pomůcky, vytvořené odkazem přidat další řádky pomůcek.
Na ukázce na následujícím obrázku jsou zobrazeny údaje operací, vytvořených odkazem, vyjma záhlaví operací 20 a 25.
Dvojklikem lze pak otevřít příslušný typový postup.
Text operace TP (CTRL+SHIFT+R)
Nastavení implicitní ikony pro volbu Další údaje postupu
Standardní nastavení je implicitní ikona Hlavička postupu. Pokud je požadováno nastavit jinou implicitní ikonu či upravit podmenu Zobrazit, lze nyní postupovat obdobně jako při jakékoliv úpravě menu.

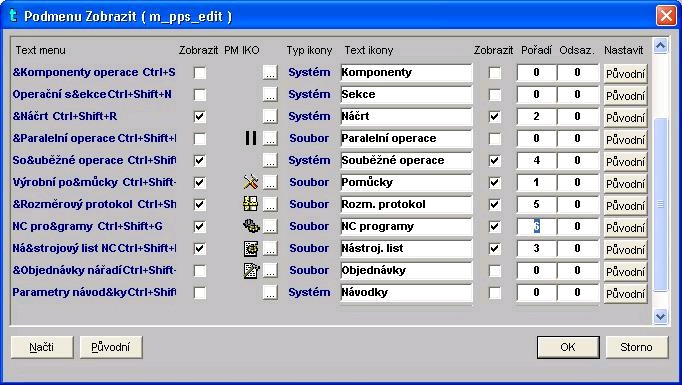

Rozbalí se podmenu Ovládání, šipkou se označí Zobrazit a dříve, než se objeví podmenu pro Zobrazit se stiskne pravé tlačítko myši. Objeví se modální okno pro úpravu podmenu Zobrazit.
V tomto okně pro Zobrazit jak pro text menu, tak pro ikony se zaškrtne jen to, co je požadováno zobrazit a pokud se u zaškrtnutých položek zadá též pořadí, tak ikony podmenu budou seřazeny podle
tohoto předpisu. Implicitní ikona bude ikona první v pořadí s nejmenším číslem Pořadí.
Příklad:
Je požadováno, aby se v podmenu zobrazovalo pouze: Pomůcky, Náčrt, Nástroj. List, Souběžné operace, Rozm. Protokol, NC programy a implicitní ikona byla Pomůcky. Pak se zadá dle obrázku
(ostatní Zobrazit je odškrtnuto jak pro menu tak ikony)
V archu postupu po opětovném otevření se objeví:
Další odkazy:
Copyright © BB consult engineering s.r.o. 1998-2025.
All Rights Reserved.
