Funkce otevře Arch Výběr položky dle konstrukčních parametrů, který slouží především pro výběr položky dle atributu konstrukční podobnosti a konstrukčních parametrů položky. Do kritéria

výběru lze zahrnout i další základní atributy položky jako je číslo výkresu položky, název, typ, hmotnost, norma atd. Funkce dále slouží k zobrazení výkresu přiřazeného k položce, otevření rozpisky

pro takto vybranou položku, zobrazení změnové historie k rozpisce a další náhledy na položku z různých hledisek.

Arch Konstrukční výběr

Arch Výběr položky dle konstrukčních parametrů slouží pro výběr položek, u kterých jsou zadány konstrukční parametry. Konstrukčními parametry rozumíme rozměry, tolerance a drsnosti pro

rozměry A, B, C, 1, 2, 3, 4 a 5. K takto vybraným položkám lze otevřít jejich rozpisky. Lze provést výběr položky podle konstrukční podobnosti vyvoláním konstr. zatřídění, zobrazit představitele pro

konstr. podobnost. Z vybraných položek pak lze provést užší výběr vybraných položek s konstrukčními rozměry, popř. použít filtr. Dále lze zobrazit některou z rozpisek k vybrané položce nebo

zobrazit výkres položky.

Arch obsahuje dvě datová okna:

▪Horní okno - obsahuje detailní informace o označené položce z hlediska konstrukčních parametrů

▪Spodní okno - obsahuje seznam položek odpovídající kritériu zadanému v horním okně

Horní datové okno má dva režimy - Kritérium výběru a Výpis konstrukčních parametrů pro položku. Při prvotním otevření archu se arch automaticky přepně do režimu Výběr, tj. je možno vyplnit

výběrové kritérium odpovídající metodě QBE (Query By Example). Pokud je nutno aktivovat výběr, použije se volba Načíst seznam nebo příslušná ikona.

Ve spodním datovém okně se objeví seznam položek, odpovídající zadanému kritériu výběru. Pokud se označí některý z řádků ve spodním datovém okně, přepne se horní dat. okno do

režimu Výpis konstrukčních parametrů pro položku, tj. zobrazí se údaje o položce. Opětné přepnutí do režimu Výběr se provede opět volbou >> Ovládání > Vybrat

Seznam položek obsahuje údaje o rozměrech a tolerancích pro A, B, C a rozměry 1, 2, 3, 4 a 5. Jestliže jsou v seznamu zobrazeny vyráběné položky, které mají rozpisku, je v posledních sloupcích

uveden stav rozpracovanosti této rozpisky a číslo modifikace (index změny). Ke každé vyráběné položce, která má rozpisku, je zobrazen stav rozpisky odpovídající poslední změně, tj. nejvyššímu

číslu modifikace.

Zobrazení Rozpisky a Postupu

Jestliže je nutno zobrazit rozpisku nebo postup k aktuální položce, použije se volba Rozpiska, Postup nebo příslušná ikona.

Zobrazení dokumentu

Pokud je potřeba zobrazit některý z kusovníkových rozpadů k aktuální položce, volí se některá z voleb menu Výstupy (K).

Zatřídění položky

Pokud je nutno provést výběr položky podle konstrukční podobnosti, vyvolá se funkce Zatřídit. Po zatřídění bude identifikátor konstrukční podobnosti načten do pole Klasifikace v datovém okně Výběr.

Představitele, který reprezentuje tvarové číslo v poli Klasifikace v datovém okně Výběr nebo Konstr.parametry pak lze znázornit pomocí Karta představitele.

Zobrazení změnové historie Rozpisky se vyvolá pomocí funkce Konstrukční modifikace (TPKM)

Pro zobrazení výkresu nebo dokumentů k položce je nutno vyvolat funkci Přílohy

Aktualizace konstrukčních parametrů se provádí ve funkci pro aktualizaci položek nebo v kartě představitele !!!

Údaje

Skupina Položka

▪Postavení - postavení položky (výběr z rozbalovací nabídky)

▪Závod - závod položky (výběr z rozbalovací nabídky)

▪Klasifikace - tvarový kód položky

▪Název - název položky (rozbalovací okno Výběr názvu)

▪Výkres - číslo výkresu položky (rozbalovací okno Výběr dle výkres)

▪Atribut výkresu - příznak, že položka má mít výkres

▪Atribut1 - atribut1 položky

▪Atribut2 - atribut2 položky

▪Atribut3 - atribut3 položky

▪Hmotnost - hmotnost položky

▪Klíč - klíč položky (interní údaj databáze)

Skupina Základní parametry

▪Rozměr A - rozměr A (délka)

▪Rozměr B - rozměr B (šířka)

▪Rozměr C - rozměr C (výška)

▪Par A - parametr A (tolerance, drsnost, ...)

▪Par B - parametr B (tolerance, drsnost, ...)

▪Par C - paremetr C (tolerance, drsnost, ...)

Skupina Doplňující parametry

▪R1 - doplňující rozměr 1

▪R2 - doplňující rozměr 2

▪R3 - doplňující rozměr 3

▪R4 - doplňující rozměr 4

▪R5 - doplňující rozměr 5

▪ParR1 - parametr 1 (tolerance, drsnost, ...)

▪ParR2 - parametr 2 (tolerance, drsnost, ...)

▪ParR3 - parametr 3 (tolerance, drsnost, ...)

▪ParR4 - parametr 4 (tolerance, drsnost, ...)

▪ParR5 - parametr 5 (tolerance, drsnost, ...)

▪Příznaky - příznaky položky

▪Poznámka - konstrukční poznámka

Záložky

▪Výběr (1/24) - slouží pro zadání libovolného výběrového kritéria QBE (query by example)

▪Položka - zobrazí konstrukční parametry pro označenou položku

Ovládání

▪Vložit - vloží novou položku

▪Kopie - provede kopii stávající položky do nové (nutno zadat nový jednoznačný identifikátor položky)

▪Smazat - smaže označenou položku (pokud nevstupuje do vyšších rozpisek)

▪Načíst - načte seznam položek odpovídající zadanému výběrovému kritériu

▪Zastavit načítání - zastaví načítání o zobrazí seznam načtených položek

▪Počet záznamů - zjistí počet záznamů odpovídající zadanému výběrovému kritériu

▪Uložit - uloží novou položku nebo změny provedené u položky stávající

Přenosy údajů myší ( Táhni & Pusť )

>> Seznam položek >> Výběr položky

▪Táhnout z dat. okna Seznam položek (s konstrukčními parametry) do archu Výběr položky - v archu Výběr položky se zobrazí údaje o položce, která je v označena jako první. Pokud přepnete

do výběrového kritéria, jsou základní výběrové parametry předvyplněny údaji zobrazené položky, které můžete editovat a najít například položky podobné.

>> Seznam položek >> Rozpiska

▪Táhnout z dat. okna Seznam položek (s konstrukčními parametry) do archu Rozpiska.

Pokud je rozpiska prázdná - vyplní se seznamem komponent, který náleží k prvnímu označenému záznamu v datovém okně Seznam položek

(s konstrukčními parametry). Pokud rozpiska není prázdná, vymění se její komponenta, na které uvolníte levé tlačítko myši za položku odpovídající

prvnímu označenému záznamu v datovém okně Seznam položek (s konstrukčními parametry).

>> Rozpiska, Dokument >> Seznam položek

▪Táhnout označenou položku z archu Rozpiska nebo z některé sestavy vytvořené volbou Dokument do datového okna Seznam položek .Načtou a zobrazí s údaje o příslušné položce.

Konstrukční parametry - ikona Svorka

Do formuláře konstrukčních parametrů byla doplněna ikona Svorka jako informace o připojených dokumentech.

Úpravy formulářů klasifikace

Byly upraveny formuláře karty parametrů tvarové klasifikace a výběrů dle tvarové klasifikace, tak aby byly sjednoceny co nejvíce s údaji karty položky.

Do záložky Výběr byl doplněn obrázek představitele klasifikace.

Vyvolání tvarové klasifikace

Mapu klasifikace lze vyvolat nyní i dvojklikem do obrázku nebo do pole Klasifikace

Skrývání nepojmenovaných parametrů

Byla upravena funkčnost tvarové klasifikace pro ty představitele, které mají pojmenované parametry (viz. funkce aktualizace mapy SSOK, Menu Funkce > Zadat parametry).

Chování formulářů tvarové klasifikace lze nastavit příznakem 46 – Nastavení mapy klasifikace (v nastavení systému SSNS), který má následující hodnoty:

Implicitní nastavení je Skrýt nepojmenované parametry na kartě.

Pojmenování parametrů se nyní zobrazuje i v seznamu. Pokud je nastaveno Skrýt nepojmenované parametry v seznamu, zobrazují se parametry vždy až jako poslední sloupce.

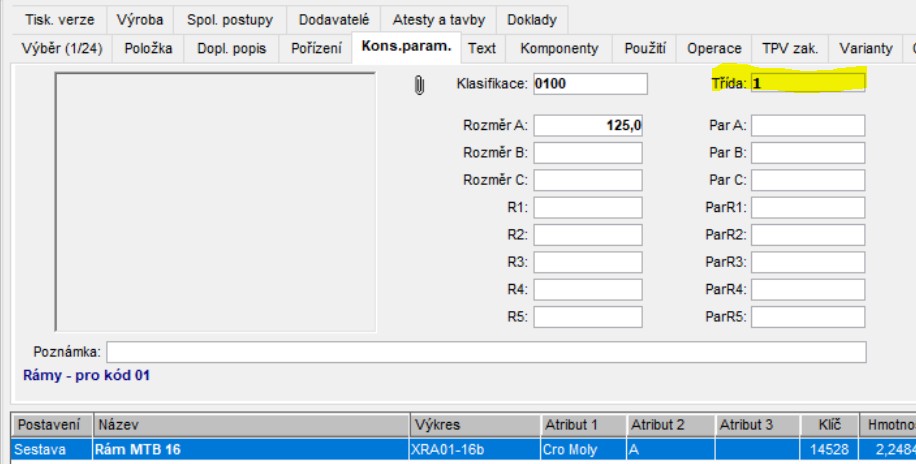

Položky, zobrazení pole třída

V záložce Konstrukční parametry položky a v Konstrukčním výběru v okně Výběr se nově zobrazuje pole Třída položky
