Tvarová klasifikace slouží k údržbě klasifikací pro systém TPV.

Slouží k údržbě graficko-textových třídníků konstrukční a technologické klasifikace součástkové základny a klasifikace nářadí. Pomocí ní lze vytvořit novou klasifikaci nebo editovat již existující klasifikaci.

Nová klasifikace se vytvoří založením nové klasifikace. Aktualizace stávající klasifikace se provede editací jednotlivých map a menu vybrané nebo právě založené klasifikace. U každé klasifikace lze mít otevřeno více map nebo menu tak, že každá mapa nebo menu může být v samostatném archu. Mapa a menu je identifikována druhem klasifikace a tvarovým číslem.

Funkce

▪umožňuje na základě grafické a textové informace přehledným způsobem roztřídit vyráběné položky

▪Vyhledání jakékoliv položky na základě definování požadavků

▪podobné položky mají společného grafického představitele a společné parametry

▪konstrukční parametry slouží k přesnému dohledání požadované součásti

Podporované formáty

▪BMP

▪JPG

▪GIF

Nabídky v základním okně

Ze základního rámového okna lze vyvolat okno pro vyhledání existujících zakázek podle různých kritérií, okno pro vložení nové zakázky, okno pro aktualizaci seznamu partnerů a další volby. Zobrazování nabídek v menu a odpovídajících ikon je řízeno kontextově.

Nabídky v režimu prohlížení a aktualizace

Po výběru klasifikace se rozšíří nabídka menu o další funkce. Nabídky v menu a ikony se zobrazují kontextově, tzn. jejich přístupnost je řízena režimem, ve kterém se vybraná klasifikace nachází.

Klasifikace má stromovou strukturu.

Mapu(menu) pro nižší úroveň klasifikace, která přísluší označené ikoně v mapě (ikona s barevným rámečkem) nebo označenému řádku menu (řádek s rámečkem) vyšší úrovně, lze vyvolat dvojklikem na tuto označenou ikonu či řádek nebo pomocí ikony "Dolu (Nižší úroveň)" nebo příslušnou funkcí položky menu ( Nižší úroveň ).

Vyšší úroveň pak přes ikonu "Nahoru" nebo příslušnou funkcí položky menu ( Vyšší úroveň ).

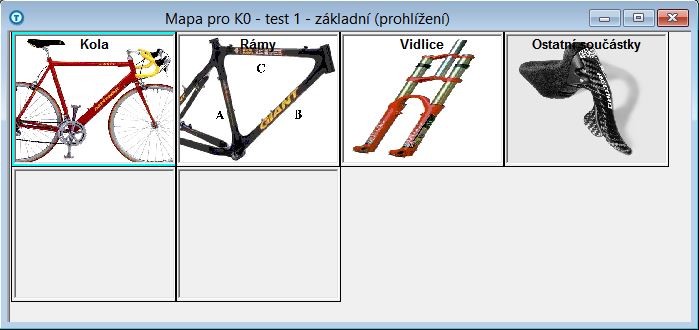

Mapu lze znázornit v módu vrstva tak, že jsou vidět všechny sloupce mapy ( Mapa do okna ) nebo nikoliv (pak lze ikony zvětšovat, zmenšovat případně se vrátit do původní velikosti znázornění ikon). Koeficient zmenšení a zvětšení ikon je 1,4. Pro lepší znázornění obrázku ikony např. obrázek je příliš malý, lze zapnout znázornění představitele (lupy). Obrázek v okně představitele se dynamicky mění v závislosti na poloze myši v mapě. Stejně tak se mění ikoně odpovídající "popis", který je vidět pod titulkem okna představitele. Tvarové číslo a nápovědu je vidět v druhém poli stavového řádku.

U mapy lze vkládat, přidávat a rušit ikony, případně měnit obrázek ikony příkazy z menu:

Smazat obrázek

Vyměnit obrázek

Upravit obrázek

nebo metodou "drag and drop", přemísťovat obrázky v tom samém archu, popřípadě brát obrázky z jiných archů, či různých klasifikací. Při přepnutí mapy do módu "mřížka" ( Mřížka ) lze editovat atributy ikony "popis", "nápověda" a "kód tvarového čísla".

U mapy menu lze:

▪přidávat (>> Ovládání > Přidat (CTRL+INSERT))

▪vkládat (>> Ovládání > Vložit (SHIFT+INSERT))

▪mazat (>> Ovládání > Smazat (CTRL+DELETE))

položky menu a měnit nápovědu a "kód tvarového čísla". Kód tvarového čísla se automaticky generuje při vkládání nebo přidání ikony nebo položky menu. Při změně "kódu tvarového čísla" je nutné dbát na to, aby nebyla narušena funkce klasifikace. Počet znaků tvarového čísla nelze měnit.

Stavový řádek

Stavový řádek na dolním okraji okna zobrazuje následující údaje:

▪Hlášení systému

▪Nápověda dle pozice myši (microhelp)

▪Aktuální záznam / Počet označených záznamů / Celkový počet záznamů načtených z databáze (pokud je za celkovým počtem záznamů zobrazen ! , záznamy nejsou načteny všechny a je načten pouze počet záznamů odpovídající globálnímu nastavení systému nebo nastavení jednotlivého uživatele, viz. Systém (SSNS) )

▪Jméno přihlášeného uživatele (SQL nebo Windows autentikace, např. SOUKUP Radek, Ing.)

(CTRL+O)

Funkce otevře dialogové modální okno Klasifikace, kde lze po vybrání již existující klasifikace otevřít základní mapu(menu) pro vybranou klasifikaci. Funkce slouží k otevření již zavedené klasifikace.

Je nutno zadat následující údaje:

Údaje

▪Druh - volba druhu klasifikace (rozbalovací nabídka KO-tvarové třídění, TO-technologické třídění, NO-nářadí)

▪Popis - vyplněno implicitně

▪Cesta na obrázky - vyplněno implicitně

Ovládání

▪OK - otevře vybranou klasifikaci

▪Zrušit - ukončí okno bez uložení změn

Zobrazení cesty na obrázek mapy

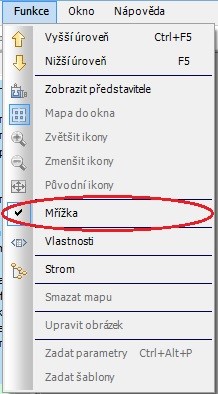

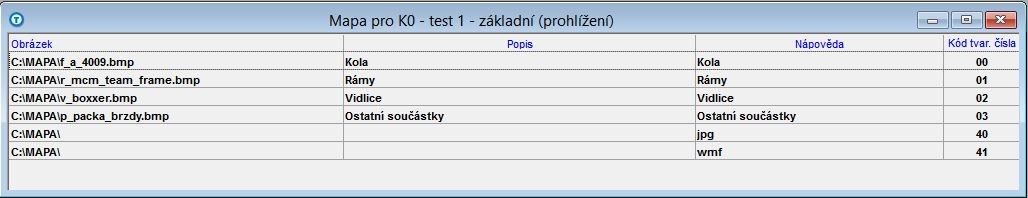

Pro zjištění jména obrázku použitého v klasifikační mapě je možné přepnout mapu do zobrazení mřížky ( Mřížka ). Např. pro klasifikační mapu K0 :
