Cena svařovaných konstrukcí se obvykle projednává pomocí kilogramových cen, které je třeba diferencovat vzhledem ke tloušťce svářených materiálů

a vzhledem k celé řadě dalších činitelů. Na základě požadavků uživatelů systému PO-NOR-KA jsme vypracovali činnost SV, která počítá pracnost zhotovení

svařované konstrukce jediným souhrnným výpočtem. Ve výpočtu není zahrnuta pracnost třískového obrábění součástí před svářením, ani třískové

obrábění svařených celků. Pracnost třískového obrábění je nutné vypočítat pomocí příslušných činností, nebo použít další opravné koeficienty KOPR (viz

další text). Do výpočtu vstupují jednoznačně určená vstupní data: Počet svářených pozic a kusů součástí, obrysové rozměry a hmotnost konstrukce.

To znamená, že výpočet tvoří jednoznačné měřítko pracnosti. Pomocí dříve vyrobených konstrukcí, jejichž pracnost známe, je možné v podniku vypracovat

seznam typů vyráběných konstrukcí a ke každému zjistit opravný koeficient KOPR. Výpočet pracnosti nových konstrukcí pak bude velmi rychlý a přesný:

Novou konstrukci přiřadíme k některému typu a použijeme příslušný koeficient KOPR.



Poznámky pro určování hodnot vstupních dat

Do údaje DAV se zadává počet současně vyráběných shodných konstrukcí (výrobků).

Počet pozic rozpisky vstupujících do svarku se zadává do údaje POZ a počet součástí celkem do údaje SOUC. Do obou údajů se zadává počet

prvotních nesvařených součástí (nakupovaných i vyráběných) a přířezů nebo výpalků materiálů. Při načítání těchto hodnot postupujeme zcela "mechanicky"

dle rozpisek svařence. Například:



▪V rozpisce na pozici 1 jsou uvedeny 4 kusy „I" profilů. Do údaje POZ započteme 1 a do údaje SOUS započteme 4.

▪V rozpisce na pozici 13 je uvedeno 64 kusů tvarovaných výpalků. Do údaje POZ započteme 1 a do údaje SOUS započteme 64.

▪V rozpisce na pozici 31 je uvedeno 60 matic M24 (přivařují se). Do údaje POZ započteme 1 a do údaje SOUS započteme 60

     atd. pro každý řádek rozpisky, ve kterém je uveden přivařený materiál.



Obrysové rozměry konstrukce v třírozměrném prostoru se zadávají do údajů VYS (výška), SIR (šířka) a L (délka) v metrech. Do údajů se zadávají

rozměry konečné svařené konstrukce. Tvoříli výrobek několik samostatných svařených konstrukcí spojených pomocí šroubů, počítá se čas za

každý samostatný svarek samostatnou činností. Mechanicky spojované dílčí konstrukce je třeba respektovat při určování opravných koeficientů KOPR.

Hmotnost svařované konstrukce celkem se zadává ve stovkách kilogramů do údaje CENT. Tato měrná jednotka (podobně jako metry u rozměrů) je

zvolena s cílem nezavádět v PO-NOR-CE čísla s větším počtem míst před a za desetinnou tečkou.



Příklad 1:

Potřebujeme rychle stanovit pracnost výroby čtyř kusů svařované konstrukce dle dodané konstrukční dokumentace.
Z rozpisek načteme počty svařených pozic (přibližně počet řádků rozpisky) a načteme počet kusů (každá pozice vstupuje do svarku v jiném počtu kusů).

V konstrukční dokumentaci je obvykle uvedena hmotnost svarku, nebo je nutné ji vypočítat z rozpisky.





Pracnost výroby čtyř kusů svařenců celkem je 804.66 výrobních hodin.

Pracnost třískového opracování součástí i svarku je nutné vypočítat příslušnými činnostmi.



Příklad 2:

Je potřeba stanovit pracnost a cenu pro zakázku na výrobu a konečnou montáž pěší lávky přes dopravní tepnu včetně povrchové úpravy dle dodané

dokumentace.


V podniku jsou zjištěny pro tento typ konstrukce opravné koeficienty KOPR:



▪KOPR pro pracnost = 1.23

▪KOPR pro velkoobchodní cenu včetně materiálu = 0.19 (pro cenu v tisících Kč)



Provedeme oba výpočty. Ve výpočtu pro pracnost zadáme opravný koeficient KOPR = 1.23 a pro výpočet ceny zadáme KOPR = 0.19



Pracnost je 3571.88 výrobních hodin.

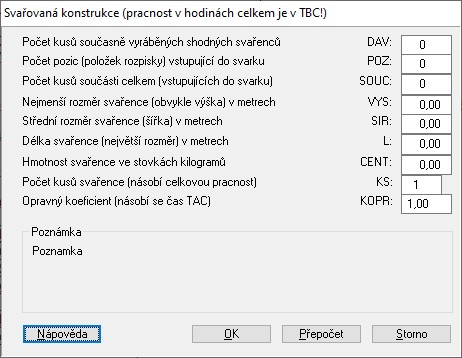

Dialogové okno pro zadání parametrů

---
